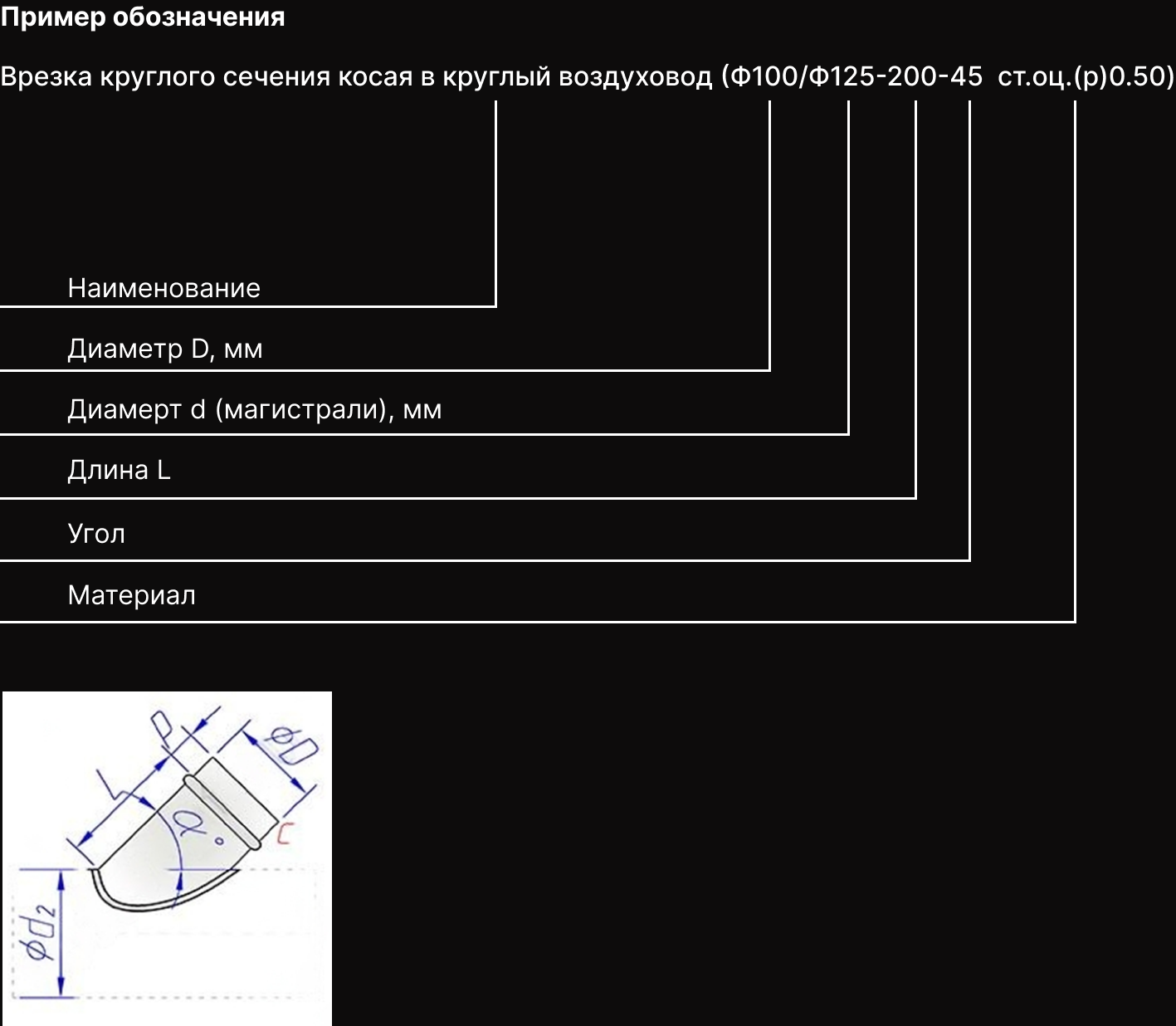

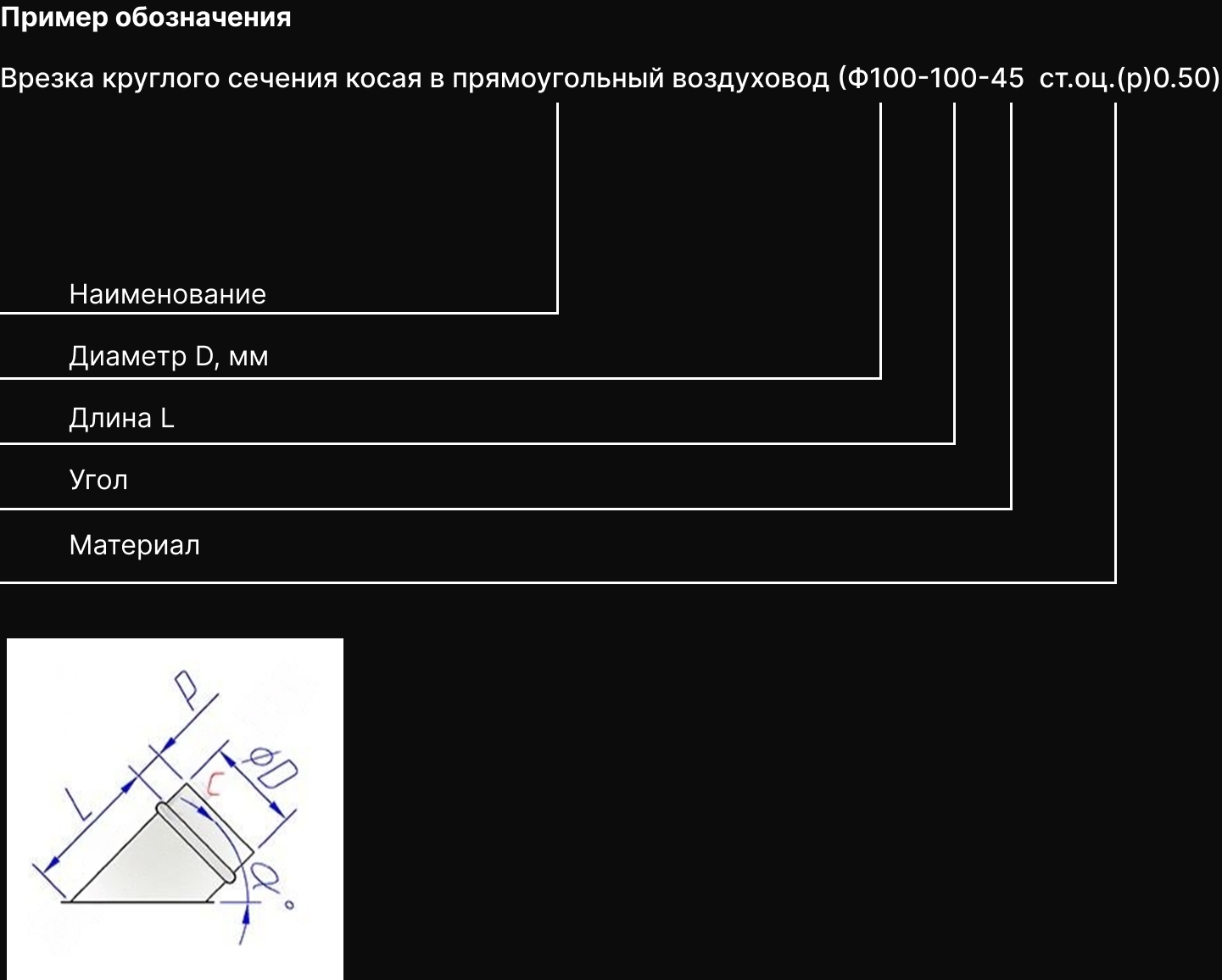

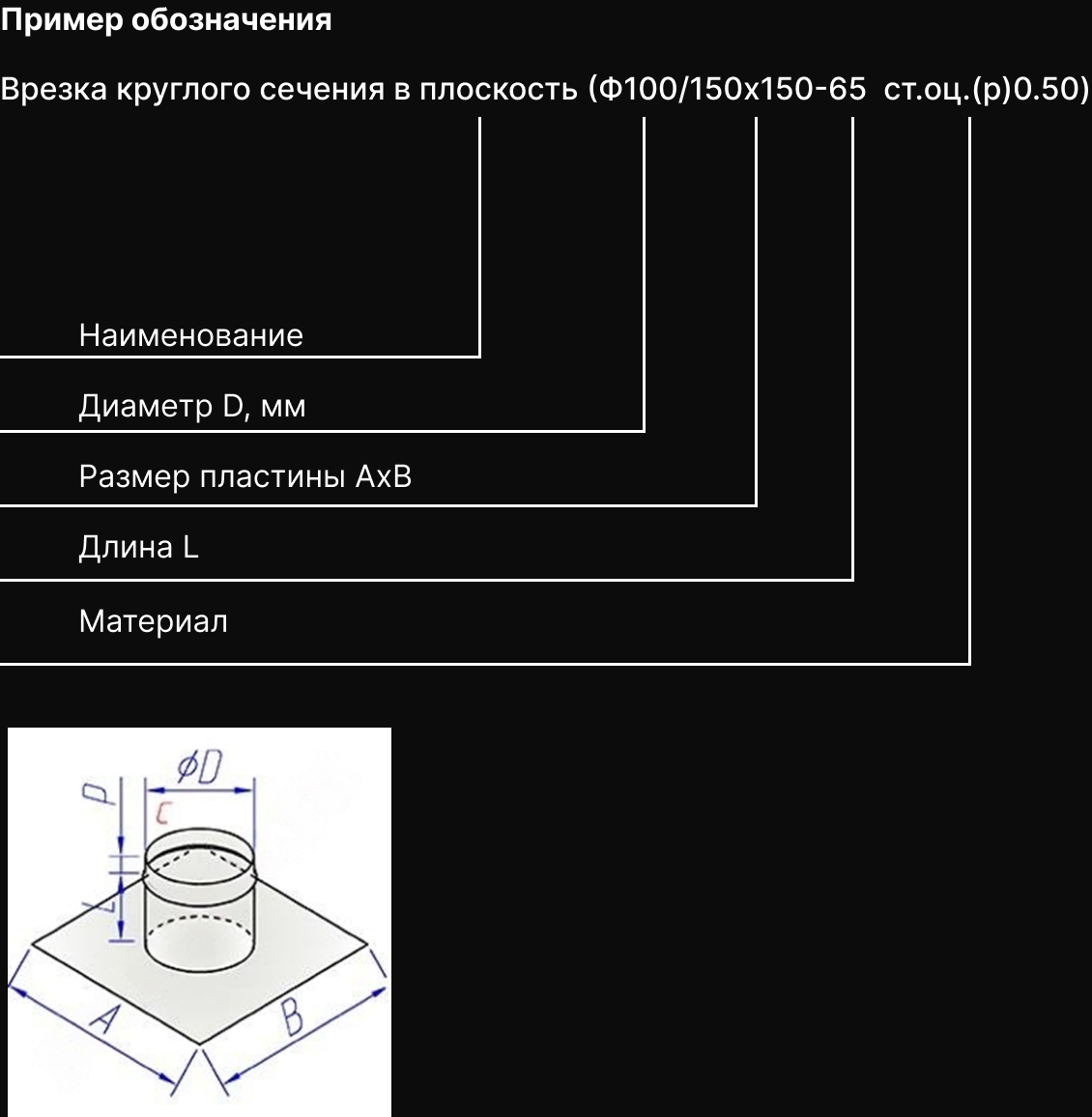

Расшифровка номенклатуры
Варианты изготовления по толщинам
| Толщина | ||
| Диаметр D | Минимально, мм | Максимально, мм |
| 100-250 | 0,4 | 0,9 |
| 280-315 | 0,45 | 1 |
| 355 | 0,5 | 1 |
| 400-450 | 0,6 | 1 |
| 500-800 | 0,7 | 1 |
| 900-1400 | 0,9 | 1 |
Характеристики
Врезка круглого сечения прямая в прямоугольный воздуховод
| Диаметр D — Длина L мм | Материал | Площадь м2/шт. | Вес кг/шт | Шейка |
| Ф100-100 | ст.оц.(р)0.50 | 0,036 | 0,14 | 35 |
| Ф125-100 | ст.оц.(р)0.50 | 0,045 | 0,18 | 35 |
| Ф140-100 | ст.оц.(р)0.50 | 0,051 | 0,20 | 35 |
| Ф160-100 | ст.оц.(р)0.50 | 0,058 | 0,23 | 35 |
| Ф180-100 | ст.оц.(р)0.50 | 0,065 | 0,26 | 35 |
| Ф200-100 | ст.оц.(р)0.50 | 0,072 | 0,28 | 35 |
| Ф225-100 | ст.оц.(р)0.50 | 0,081 | 0,32 | 35 |
| Ф250-100 | ст.оц.(р)0.50 | 0,09 | 0,35 | 50 |
| Ф280-100 | ст.оц.(р)0.50 | 0,101 | 0,40 | 50 |
| Ф315-100 | ст.оц.(р)0.50 | 0,114 | 0,45 | 50 |
| Ф355-100 | ст.оц.(р)0.50 | 0,128 | 0,50 | 50 |
| Ф400-100 | ст.оц.(р)0.70 | 0,145 | 0,80 | 50 |
| Ф450-100 | ст.оц.(р)0.70 | 0,163 | 0,90 | 50 |
| Ф500-100 | ст.оц.(р)0.70 | 0,181 | 0,99 | 50 |
| Ф560-100 | ст.оц.(р)0.70 | 0,202 | 1,11 | 50 |
| Ф630-100 | ст.оц.(р)0.70 | 0,228 | 1,25 | 50 |
| Ф710-100 | ст.оц.(р)0.70 | 0,257 | 1,41 | 50 |
| Ф800-100 | ст.оц.(р)0.70 | 0,289 | 1,59 | 50 |
| Ф900-100 | ст.оц.(р)0.70 | 0,325 | 1,79 | 50 |
| Ф1000-100 | ст.оц.(р)0.70 | 0,361 | 1,98 | 50 |

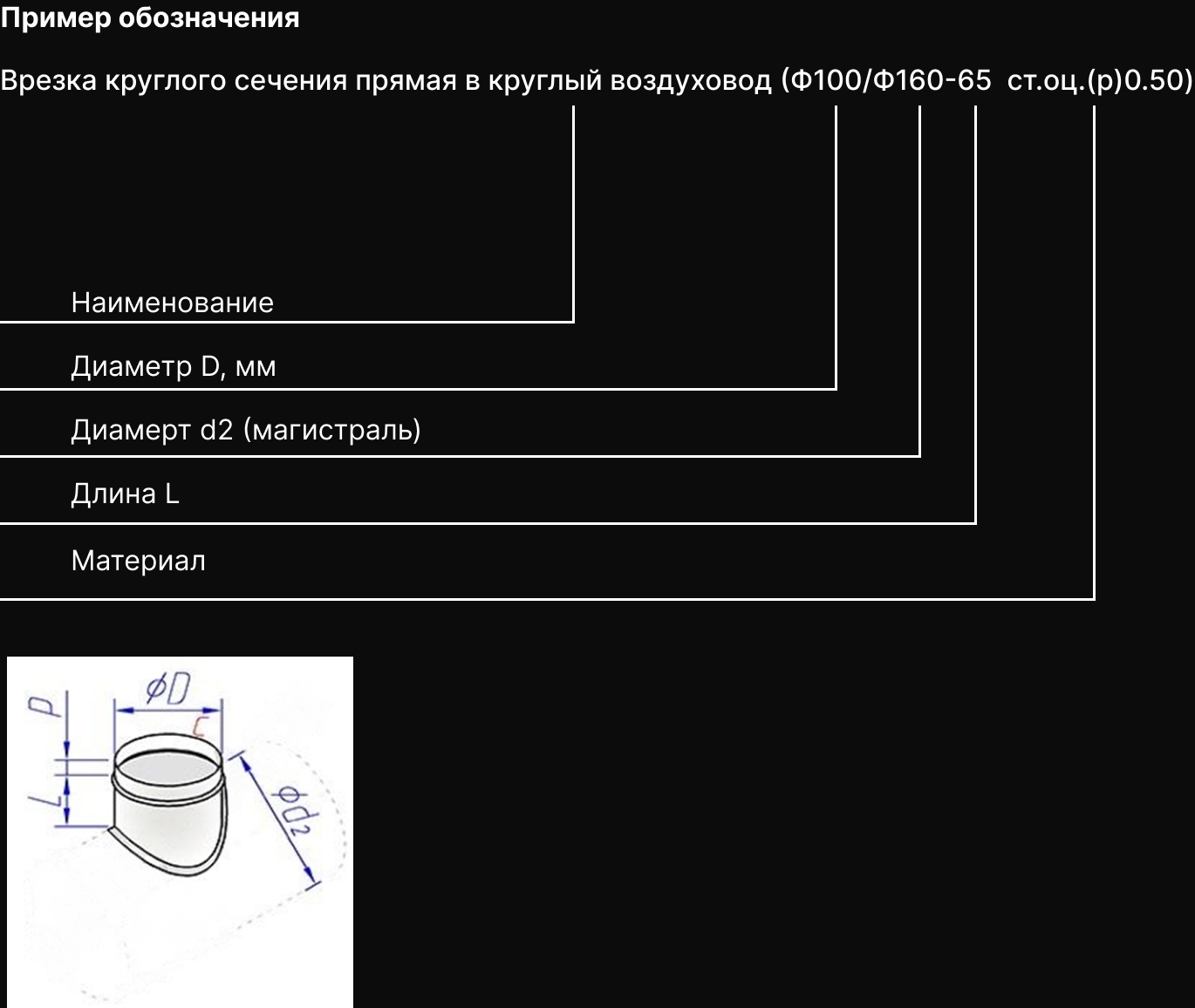

Врезка круглого сечения прямая в круглый воздуховод
| Диаметр D/Диаметр d-Длина L мм | Материал | Площадь м2/шт. | Вес кг/шт | Шейка P |
| Ф100/Ф125-65 | ст.оц.(р)0.50 | 0,035 | 0,14 | 35 |
| Ф125/Ф125-65 | ст.оц.(р)0.50 | 0,052 | 0,20 | 35 |
| Ф100/Ф160-65 | ст.оц.(р)0.50 | 0,034 | 0,13 | 35 |
| Ф160/Ф160-65 | ст.оц.(р)0.50 | 0,07 | 0,27 | 35 |
| Ф100/Ф200-65 | ст.оц.(р)0.50 | 0,034 | 0,13 | 35 |
| Ф125/Ф200-65 | ст.оц.(р)0.50 | 0,044 | 0,17 | 35 |
| Ф160/Ф200-65 | ст.оц.(р)0.50 | 0,06 | 0,24 | 35 |
| Ф200/Ф200-65 | ст.оц.(р)0.50 | 0,094 | 0,37 | 35 |
| Ф100/Ф250-65 | ст.оц.(р)0.50 | 0,033 | 0,13 | 35 |
| Ф125/Ф250-65 | ст.оц.(р)0.50 | 0,043 | 0,17 | 35 |
| Ф160/Ф250-65 | ст.оц.(р)0.50 | 0,058 | 0,23 | 35 |
| Ф200/Ф250-65 | ст.оц.(р)0.50 | 0,079 | 0,31 | 35 |
| Ф250/Ф250-50 | ст.оц.(р)0.50 | 0,128 | 0,50 | 50 |
| Ф100/Ф315-65 | ст.оц.(р)0.50 | 0,033 | 0,13 | 35 |
| Ф125/Ф315-65 | ст.оц.(р)0.50 | 0,042 | 0,16 | 35 |
| Ф160/Ф315-65 | ст.оц.(р)0.50 | 0,056 | 0,22 | 35 |
| Ф200/Ф315-65 | ст.оц.(р)0.50 | 0,074 | 0,29 | 35 |
| Ф250/Ф315-50 | ст.оц.(р)0.50 | 0,103 | 0,40 | 50 |
| Ф315/Ф315-50 | ст.оц.(р)0.50 | 0,177 | 0,69 | 50 |
| Ф100/Ф400-65 | ст.оц.(р)0.50 | 0,032 | 0,13 | 35 |
| Ф125/Ф400-65 | ст.оц.(р)0.50 | 0,041 | 0,16 | 35 |
| Ф160/Ф400-65 | ст.оц.(р)0.50 | 0,054 | 0,21 | 35 |
| Ф250/Ф400-50 | ст.оц.(р)0.50 | 0,096 | 0,38 | 50 |
| Ф315/Ф400-50 | ст.оц.(р)0.50 | 0,137 | 0,54 | 50 |
| Ф400/Ф400-50 | ст.оц.(р)0.70 | 0,251 | 1,38 | 50 |
