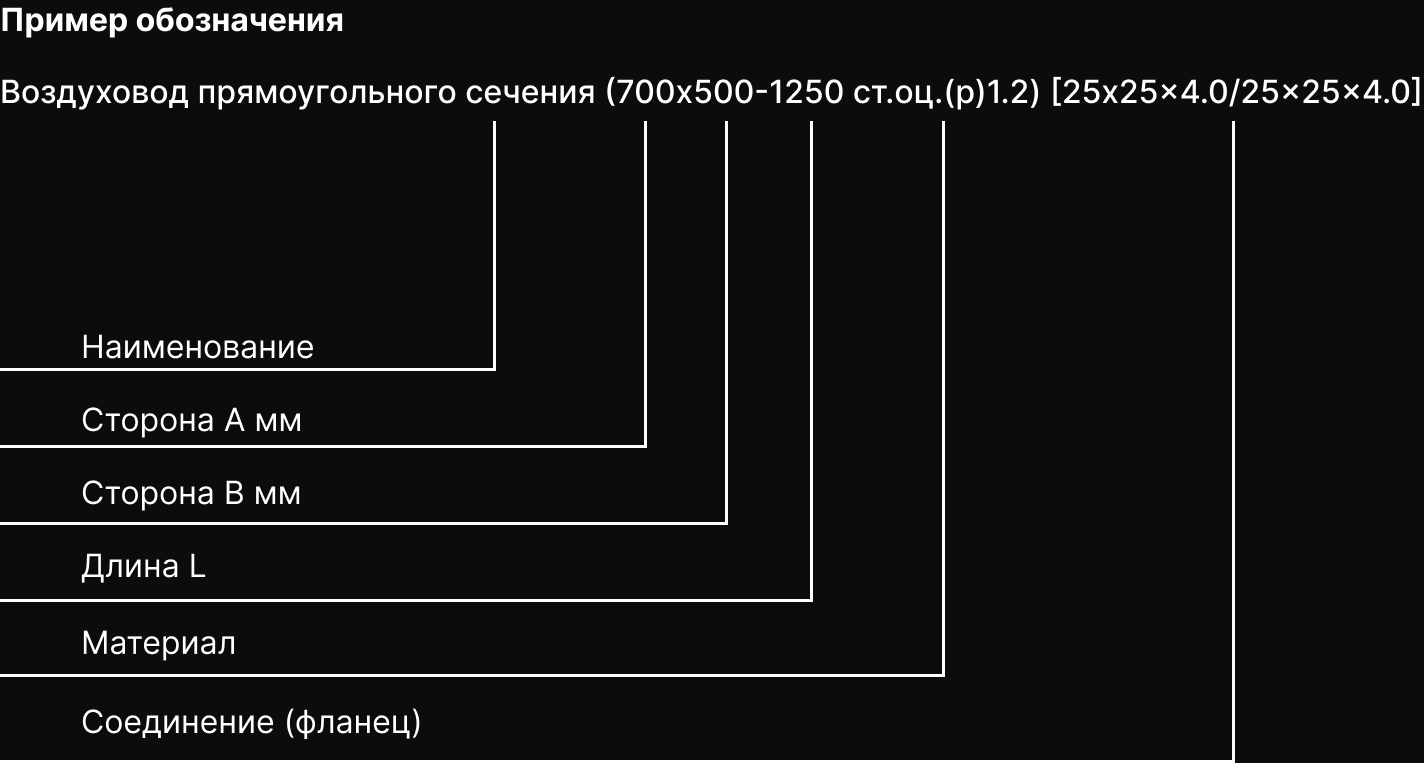

Расшифровка номенклатуры
Варианты изготовления по толщинам
| толщина | ||
| Сечение | минимально мм | максимально мм |
| 100-4000 | 1 | 2 |
Характеристики
| Сечение-Длина-Врезка мм | Материал | Соединение | Площадь м2/шт. с замком | Вес кг/шт с замком |
| Воздуховод прямоугольного сечения | ||||
| 700×500-1250 | ст. оц.(р)1.20 | 25x25x4.0/25x25x4.0 | 3,038 | 28,62 |
| 800×500-1250 | ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0 | 3,288 | 30,97 |

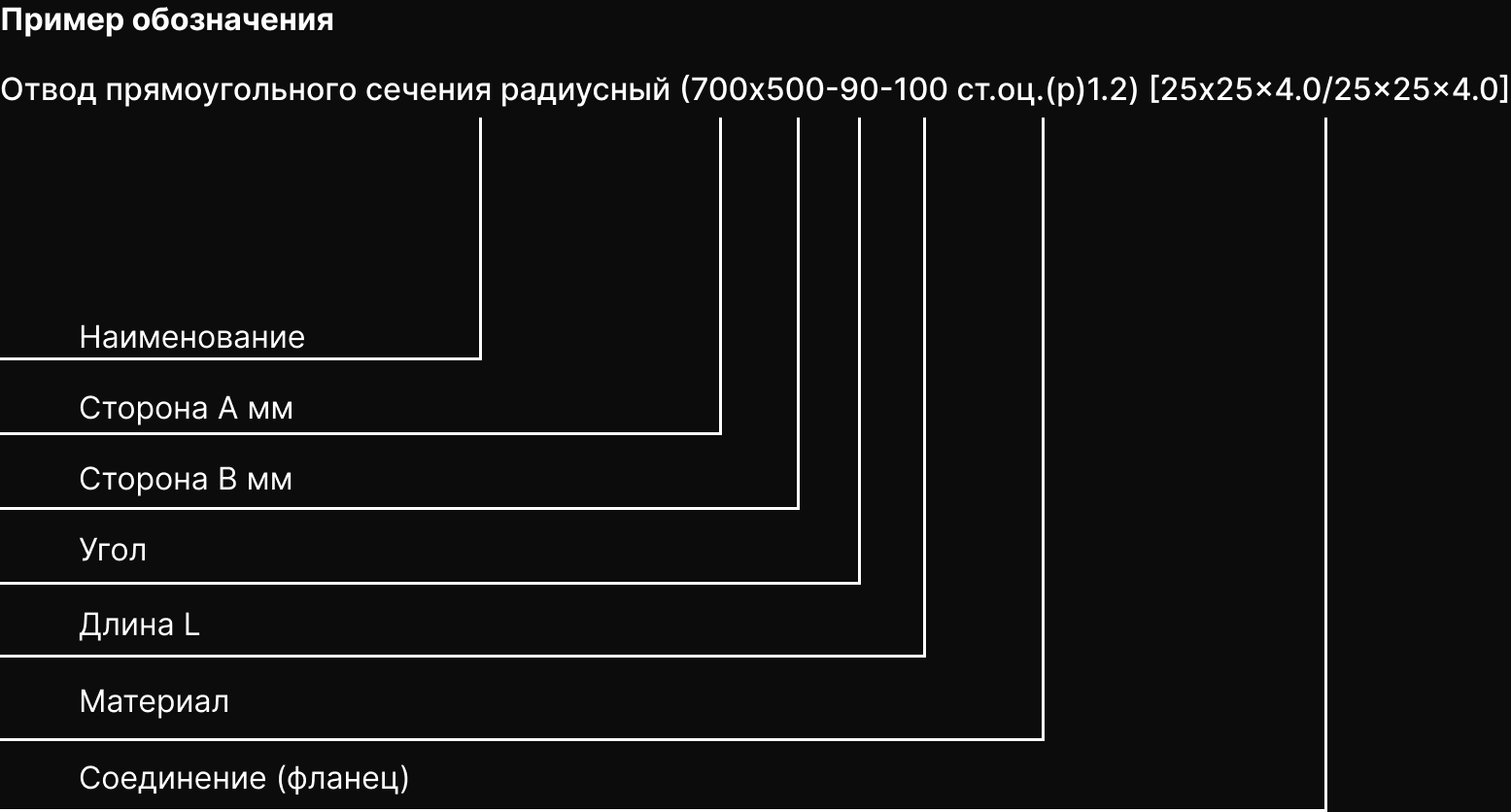

| Отвод прямоугольного сечения радиусный | ||||
| 700×500-90-100 | ст. оц.(р)1.20 | 25x25x4.0/25x25x4.0 | 2,021 | 19,04 |
| 800×500-90-100 | ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0 | 2,396 | 22,57 |
| 700×500-45-100 | ст. оц.(р)1.20 | 25x25x4.0/25x25x4.0 | 1,13 | 10,64 |
| 800×500-45-100 | ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0 | 1,328 | 12,51 |

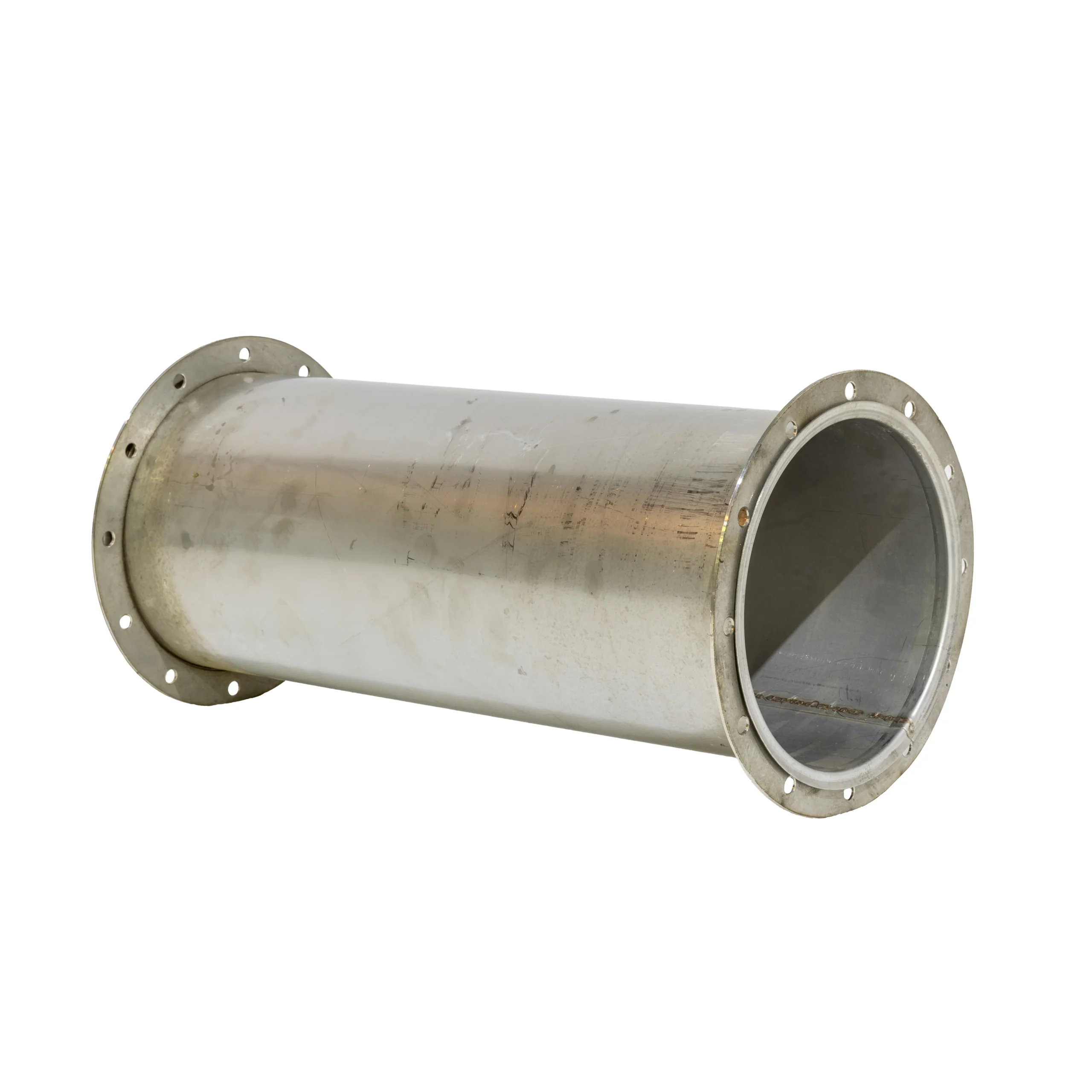

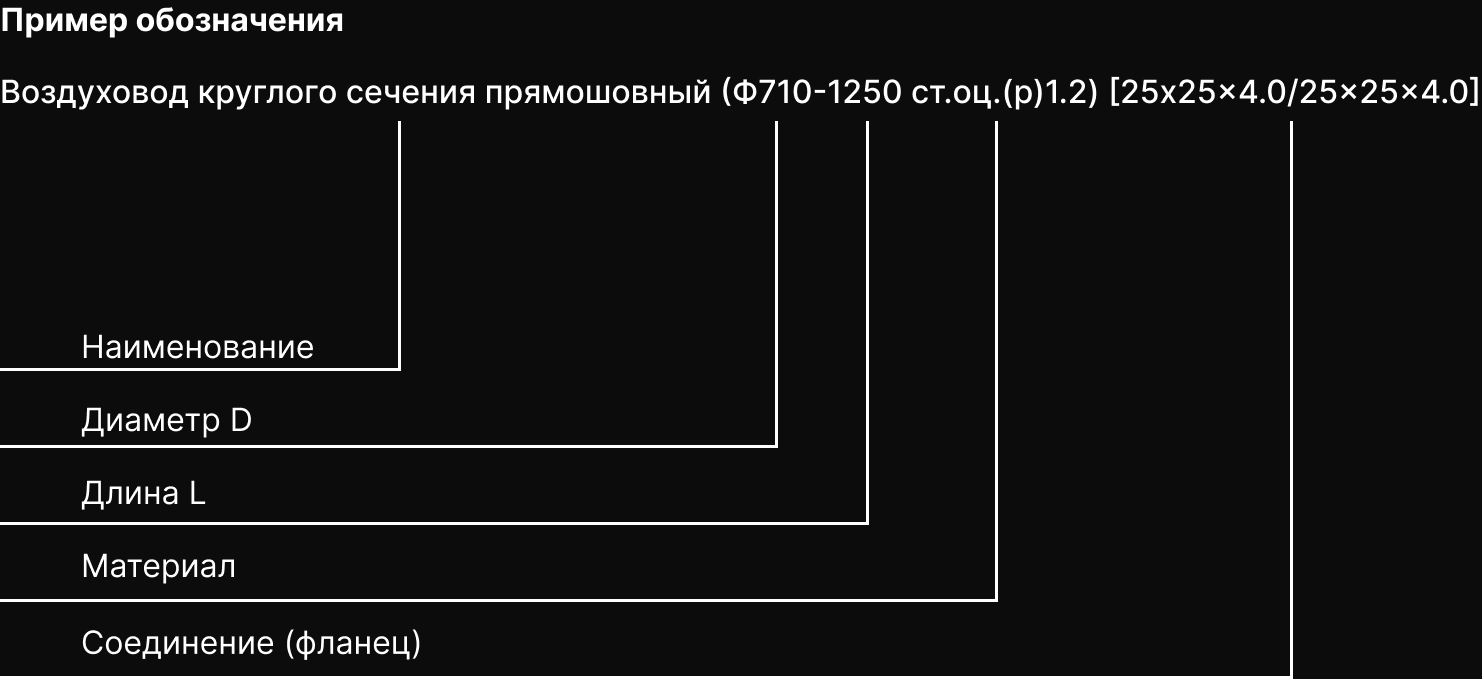

| Воздуховод круглого сечения прямошовный | ||||
| Ф710-1250 | ст. оц.(р)1.20 | 25x25x4.0/25x25x4.0 | 2,813 | 26,5 |
| Ф800-1250 | ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0 | 3,167 | 29,83 |

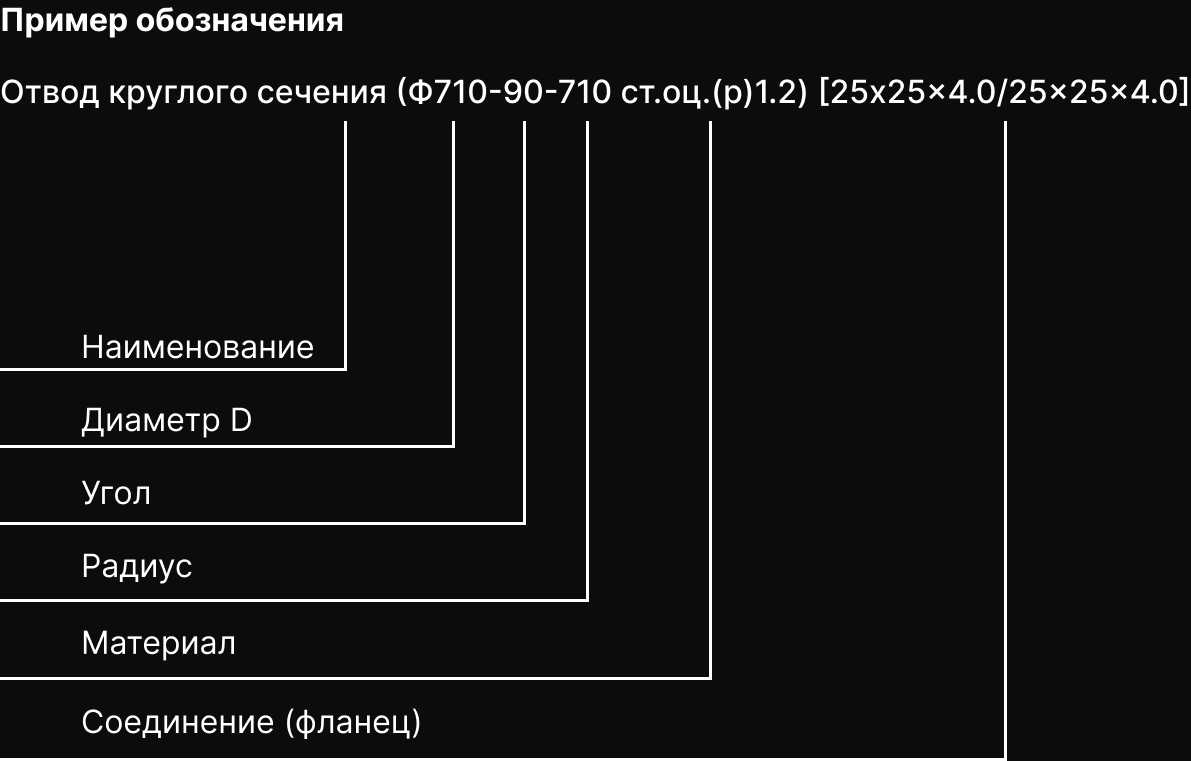

| Отвод круглого сечения | ||||
| Ф710-90-710 | ст. оц.(р)1.20 | 25x25x4.0/25x25x4.0 | 2,924 | 27,54 |
| Ф800-90-800 | ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0 | 3,65 | 34,38 |
| Ф710-45-710 | ст. оц.(р)1.20 | 25x25x4.0/25x25x4.0 | 1,689 | 15,91 |
| Ф800-45-800 | ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0 | 2,081 | 19,6 |

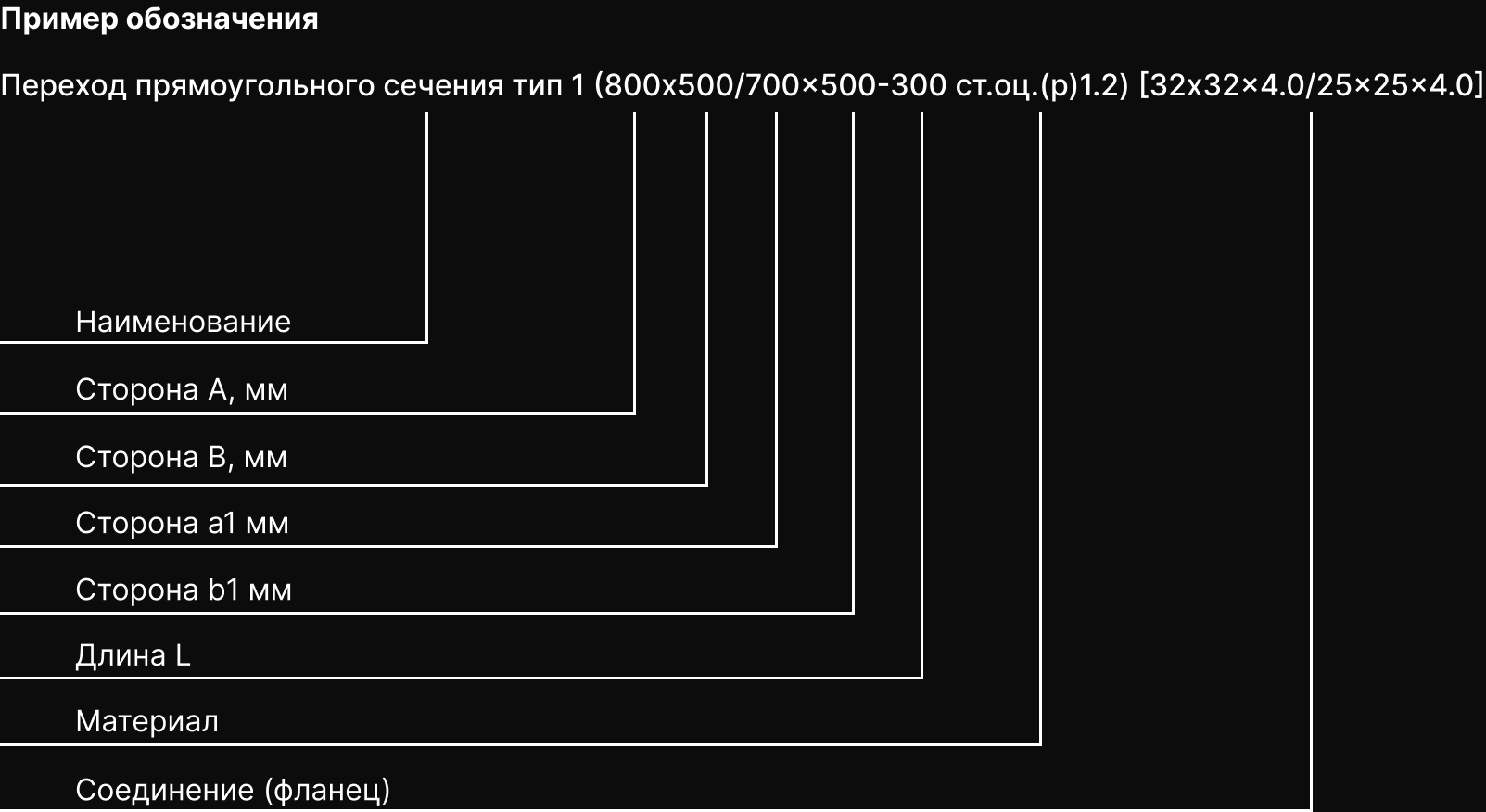

| Переход прямоугольного сечения тип 1 | ||||
| 800×500/ 700×500-300 |
ст. оц.(р)1.20 | 32x32x4.0/25x25x4.0 | 0,756 | 7,12 |

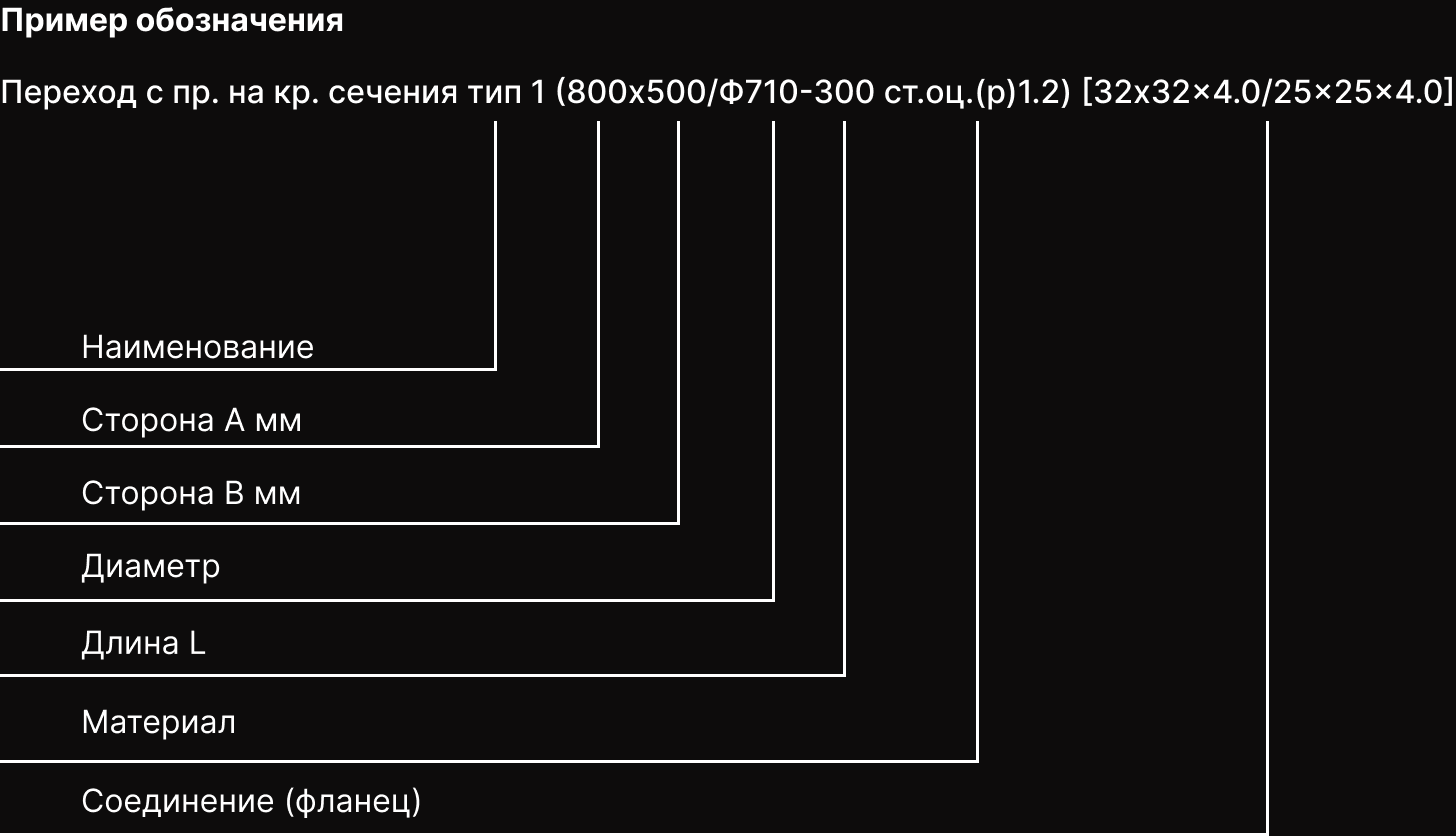

| Переход с пр. на кр. сечения тип 1 | ||||
| 800×500/ Ф710-300 |
ст. оц.(р)1.20 | 32x32x4.0/25x25x4.0 | 0,879 | 8,28 |
| Переход круглого сечения центральный | ||||
| Ф800/ Ф710-150 |
ст. оц.(р)1.20 | 32x32x4.0/25x25x4.0 | 0,609 | 5,74 |

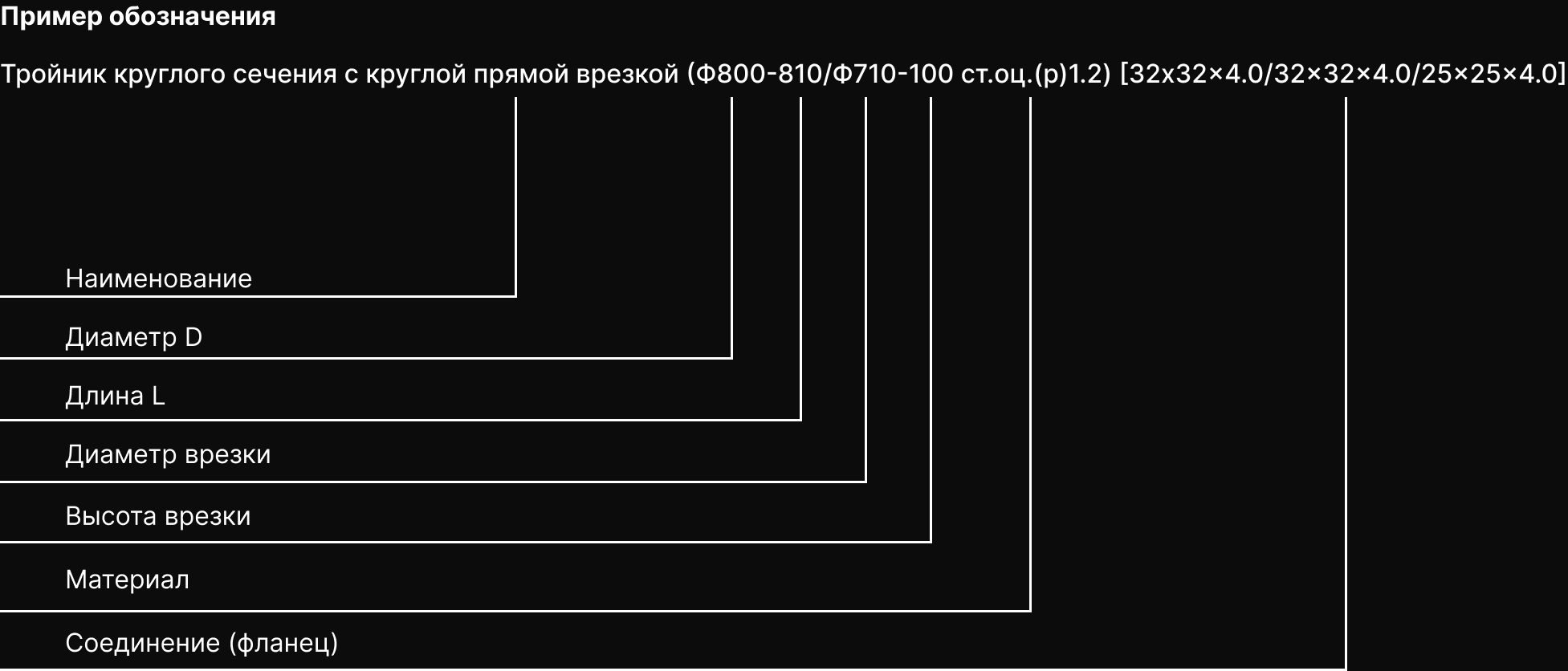

| Тройник круглого сечения с круглой прямой врезкой | ||||
| Ф800-810/ Ф710-100 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0 |
2,375 | 22,37 |

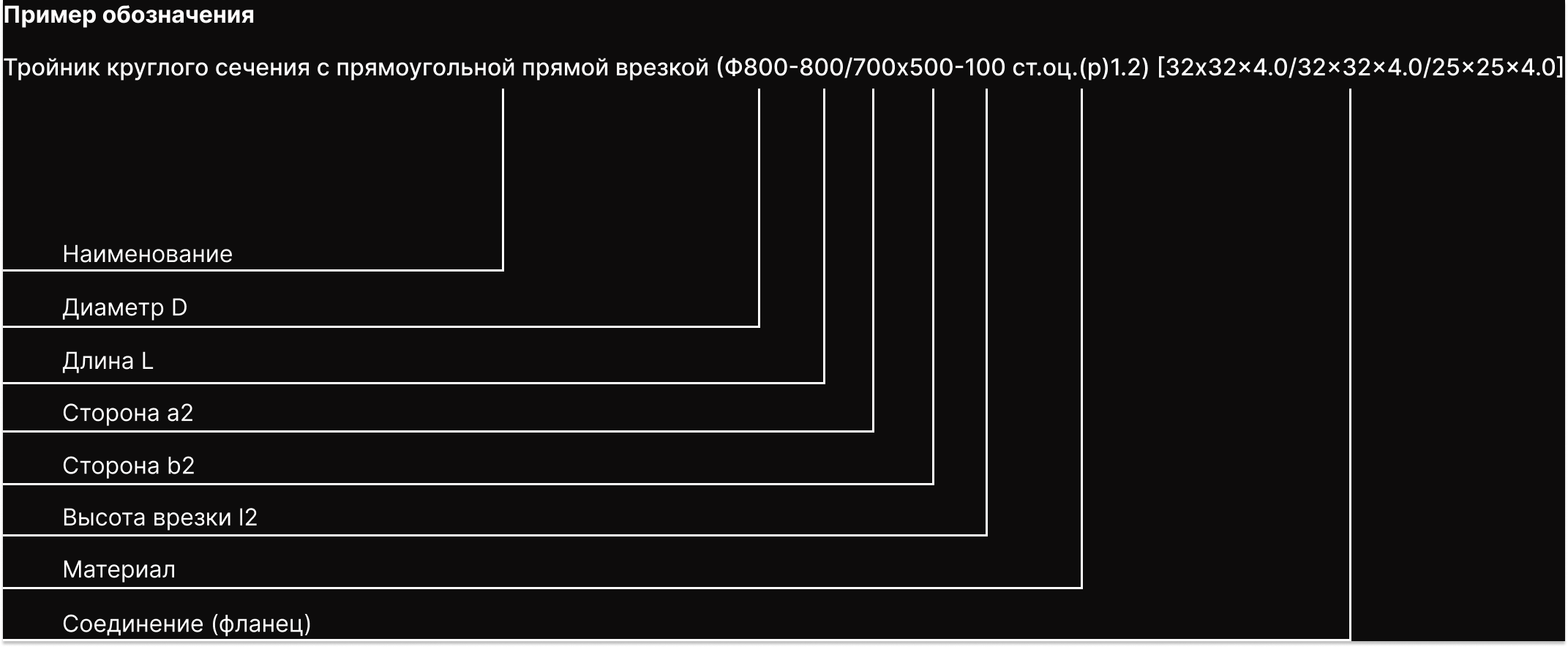

| Тройник круглого сечения с прямоугольной прямой врезкой | ||||
| Ф800-800/ 700×500-100 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0 |
2,281 | 21,49 |

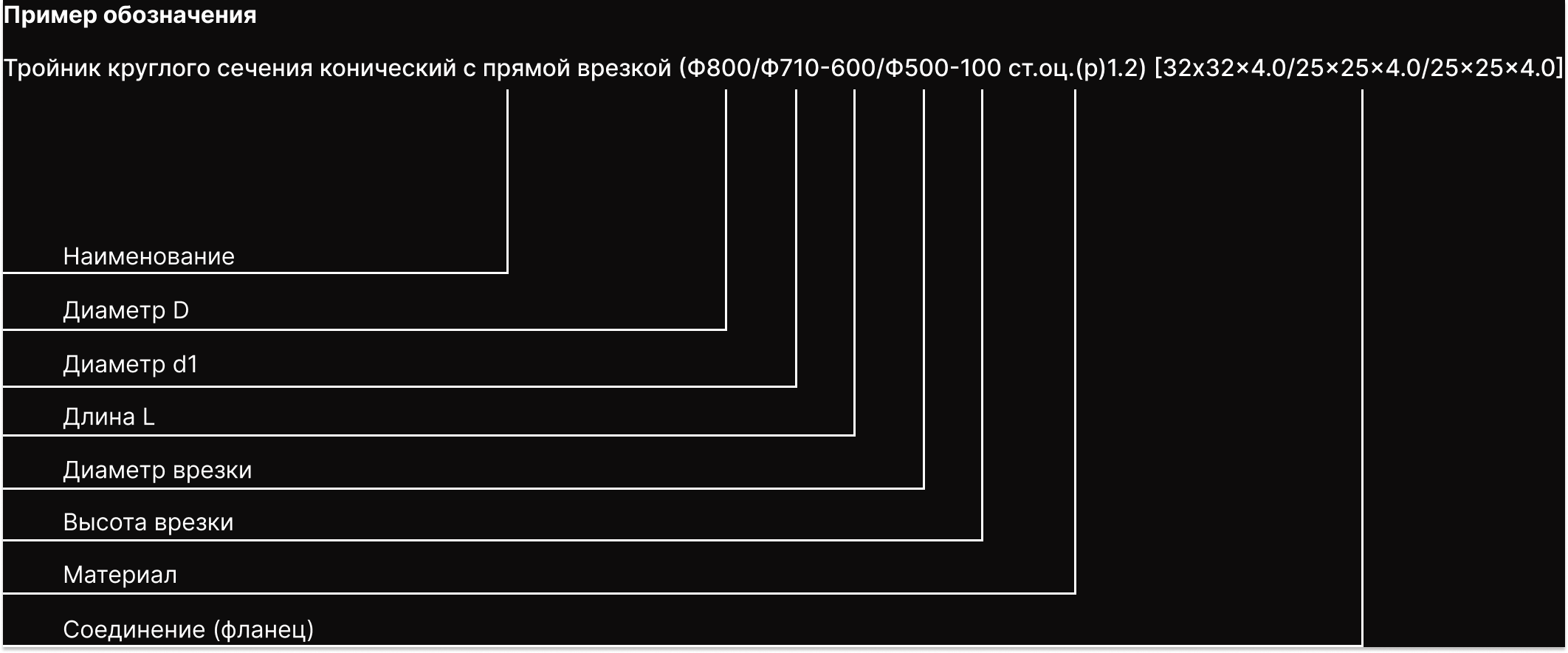

| Тройник круглого сечения конический с прямой врезкой | ||||
| Ф800/ Ф710-600/ Ф500-100 |
ст. оц.(р)1.20 | 32x32x4.0/25x25x4.0/ 25x25x4.0 |
1,882 | 17,73 |

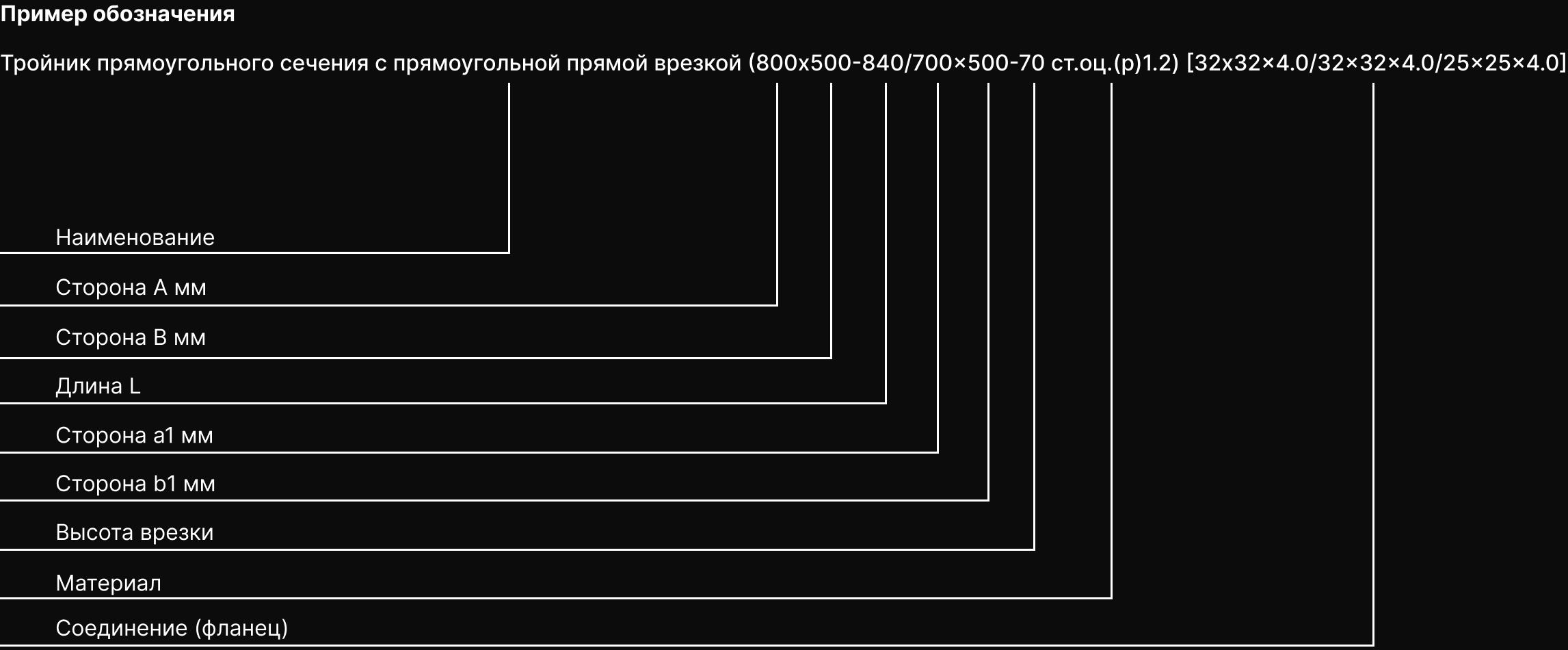

| Тройник пр. сеч. с пр. прямой вр. | ||||
| 800×500-840/ 700×500-70 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0 |
2,029 | 19,11 |

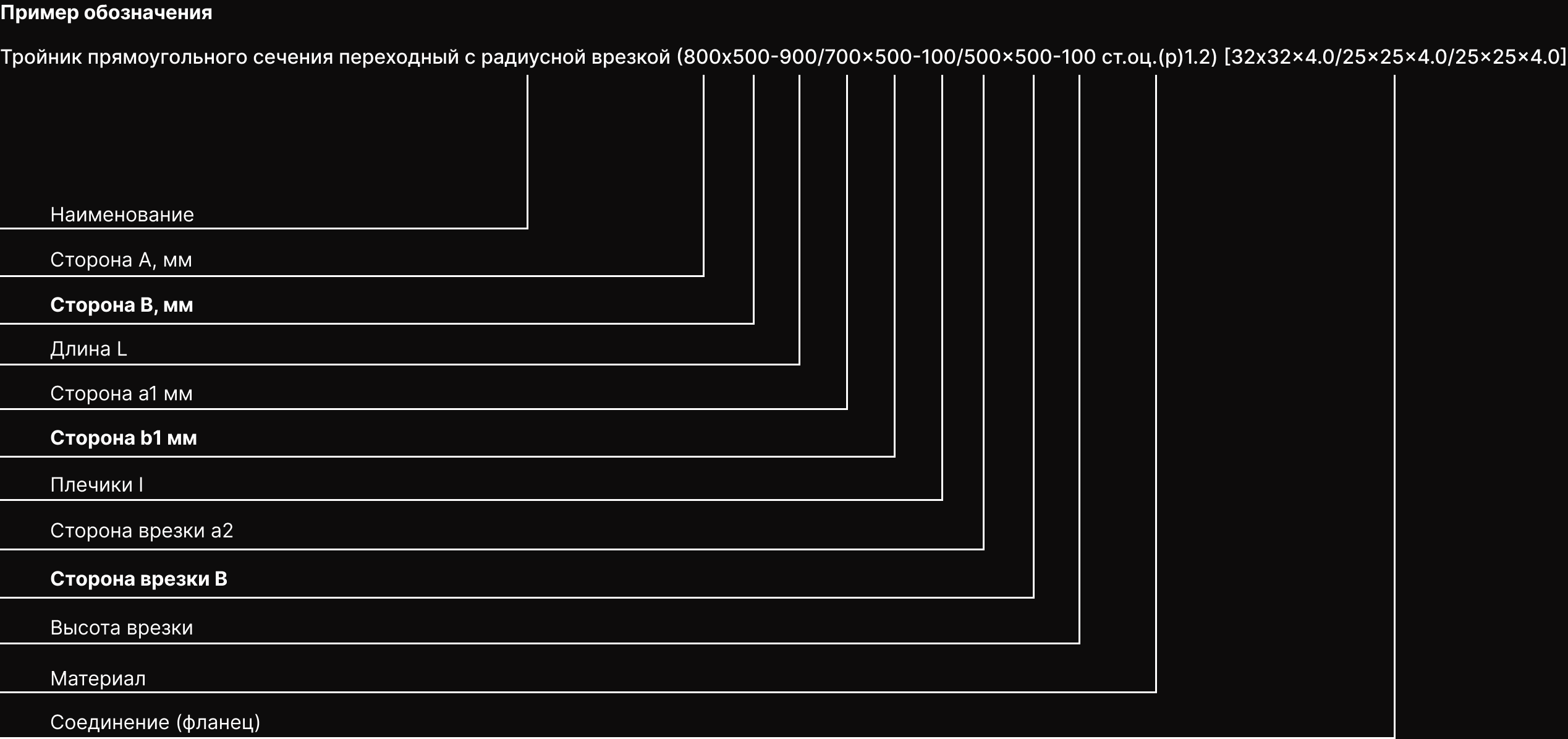

| Тройник пр. сеч. переходный с радиусной врезкой | ||||
| 800×500-900/ 700×500-100/ 500×500-100 |
ст. оц.(р)1.20 | 32x32x4.0/25x25x4.0/ 25x25x4.0 |
2,287 | 21,54 |

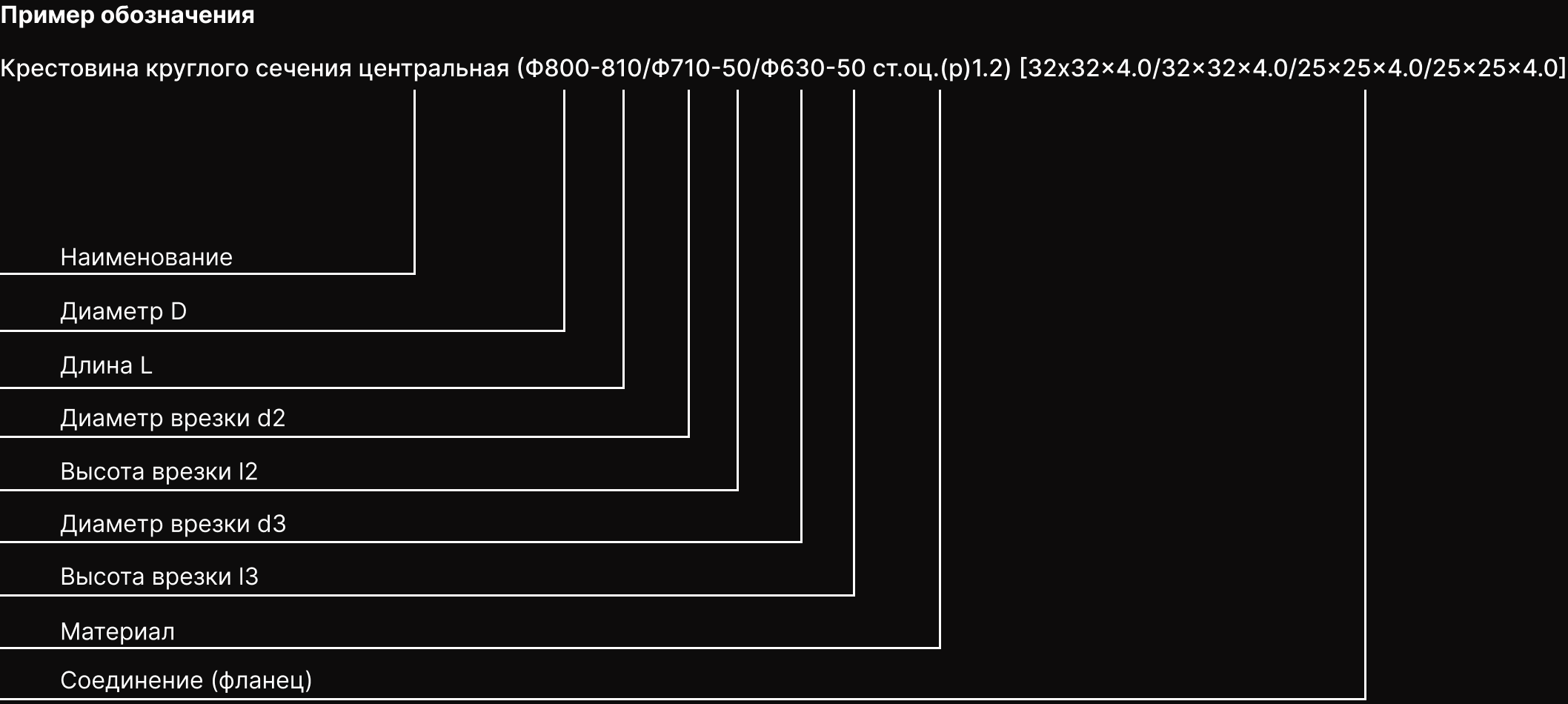

| Крестовина круглого сечения центральная | ||||
| Ф800-810/ Ф710-50/ Ф630-50 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0/25x25x4.0 |
2,254 | 21,23 |

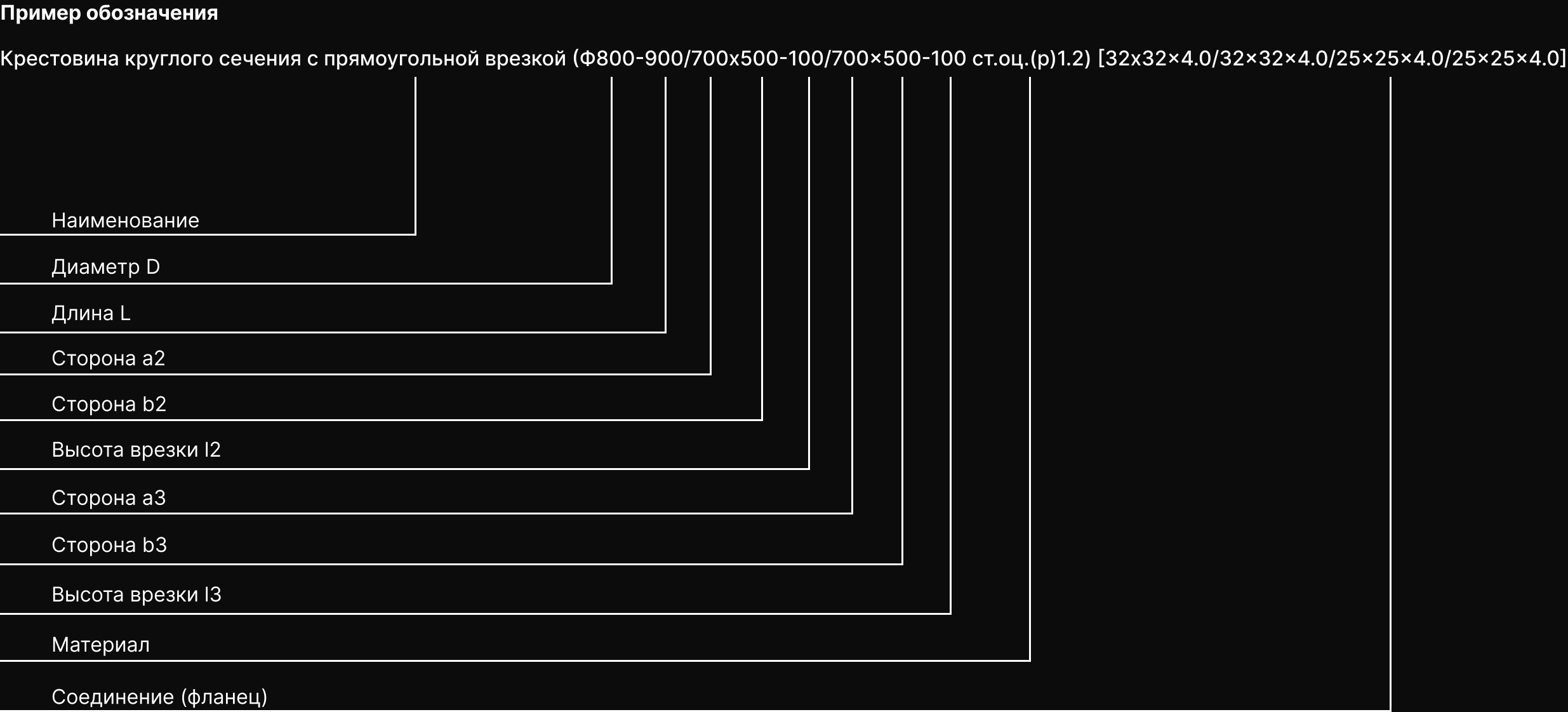

| Крестовина круглого сечения с прямоугольной врезкой | ||||
| Ф800-900/ 700×500-100/ 700×500-100 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0/25x25x4.0 |
2,549 | 24,01 |
| Крестовина круглого сечения со смещением | ||||
| Ф800-1400-550/ Ф710-100/ Ф500-100 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0/25x25x4.0 |
3,95 | 37,21 |
| Крестовина прямоугольного сечения центральная | ||||
| 800×500-900/ 700×500-100/ 700×500-100 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0/25x25x4.0 |
2,12 | 19,97 |
| Крестовина прямоугольного сечения с прямоугольной косой врезкой | ||||
| 800×500-600/ Ф400-100/ Ф315-100 |
ст. оц.(р)1.20 | 32x32x4.0/32x32x4.0/ 25x25x4.0/ф25х4 |
1,581 | |

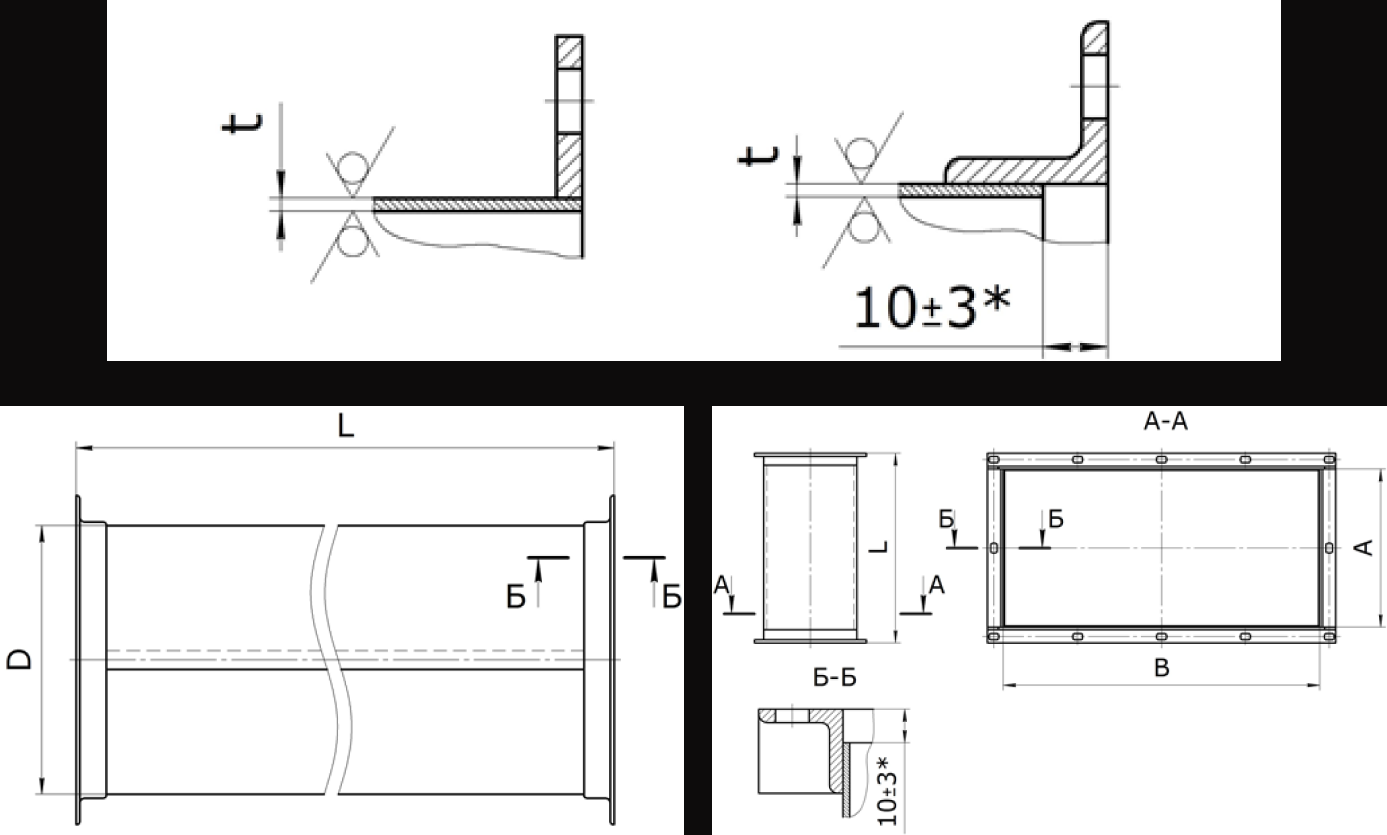

Длина прямых участков 1250 и 1500 (монтажная длина больше на ширину фланца уголка 25 или 32 мм).
Фланец до стороны 315 (включительно ) полоса 25х4, до стороны 799 уголок 25х25х4, от стороны 800 уголок 32х32х4.
Покрываются грунтом ГФ-021 красно — коричневого или серого цвета.
Отверстия под соединительные болты согласно СТД202 и 201.
Типы переходов и исполнения отводов аналогично оцинкованным.
