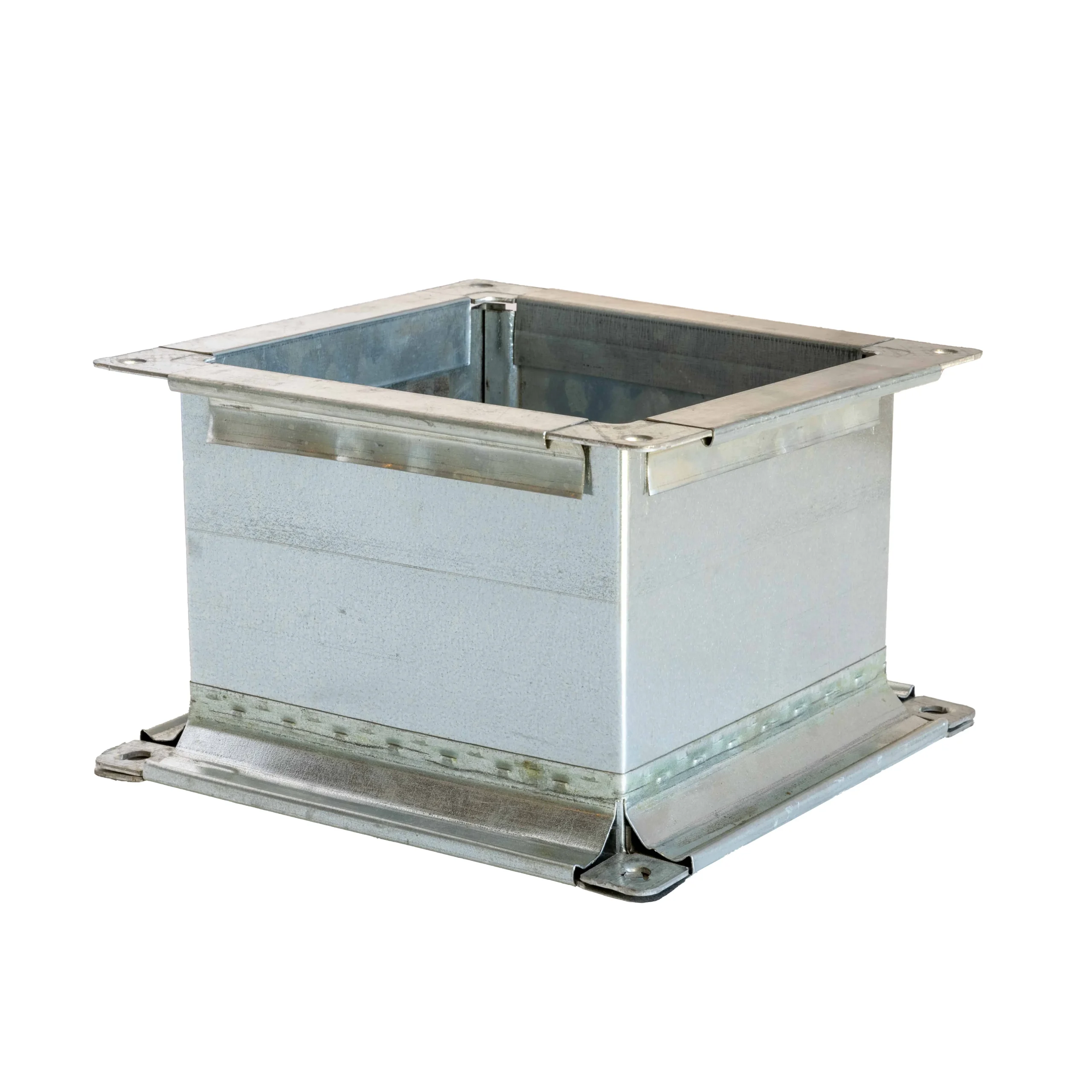

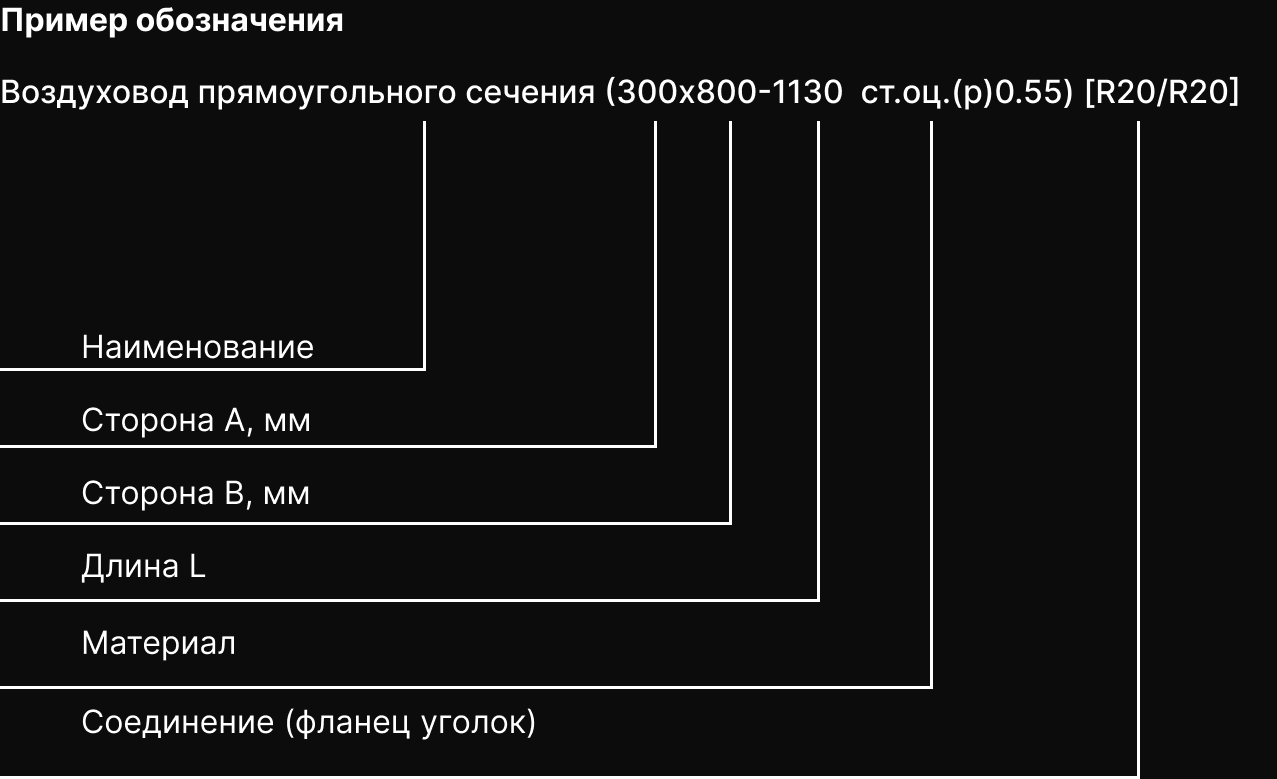

Воздуховод прямоугольного сечения 1090 и 1130, 1340 и 1380

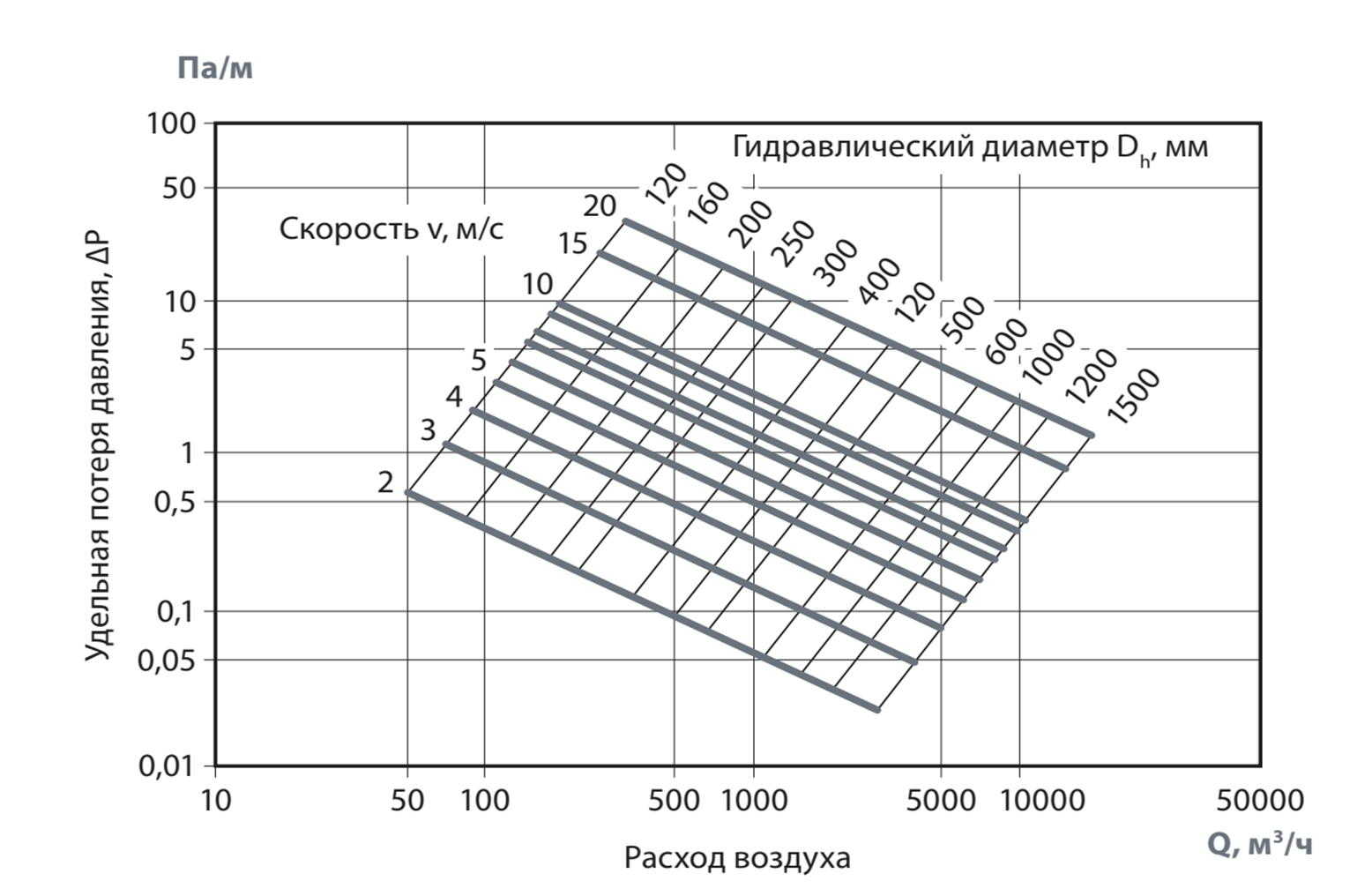

Удельная потеря давления

Варианты изготовления по толщинам

	Толщина

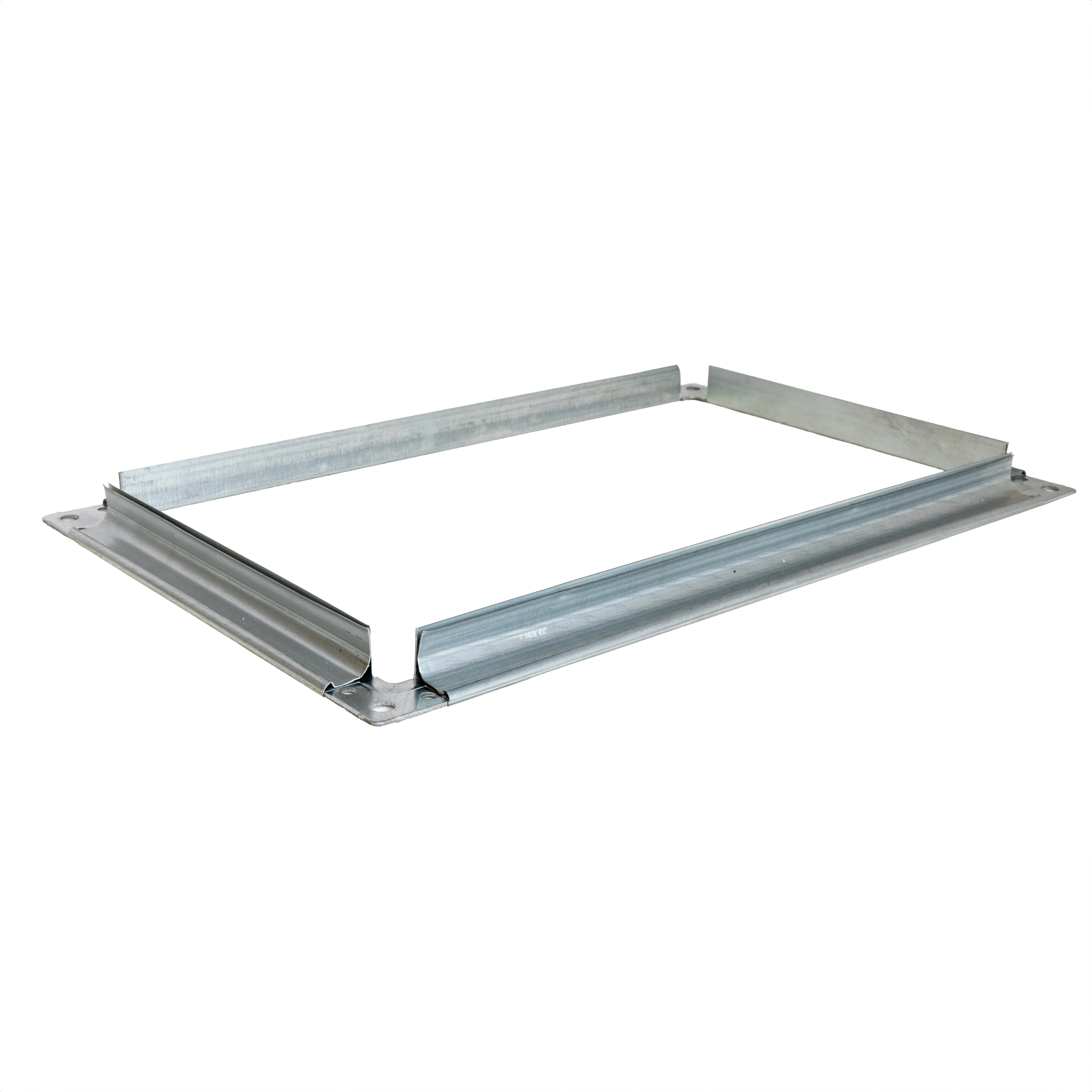

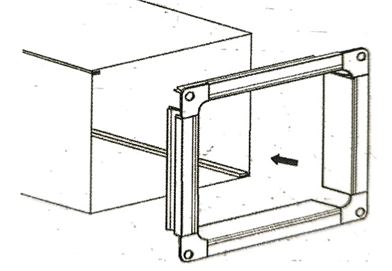

	R20 (фланец 20 мм)		R30 (фланец 30 мм)
Сторона А	Минимально, мм	Максимально, мм	Минимально, мм	Максимально, мм
150-300	0,45	0,8	0,75	1,2
300-500	0,45	0,8	0,75	1,2
500-1000	0,5	0,8	0,75	1,2
1000-2000	0,7	0,8	0,75	1,2

По запросу возможно изготовление по технологии «Свободный фланец»

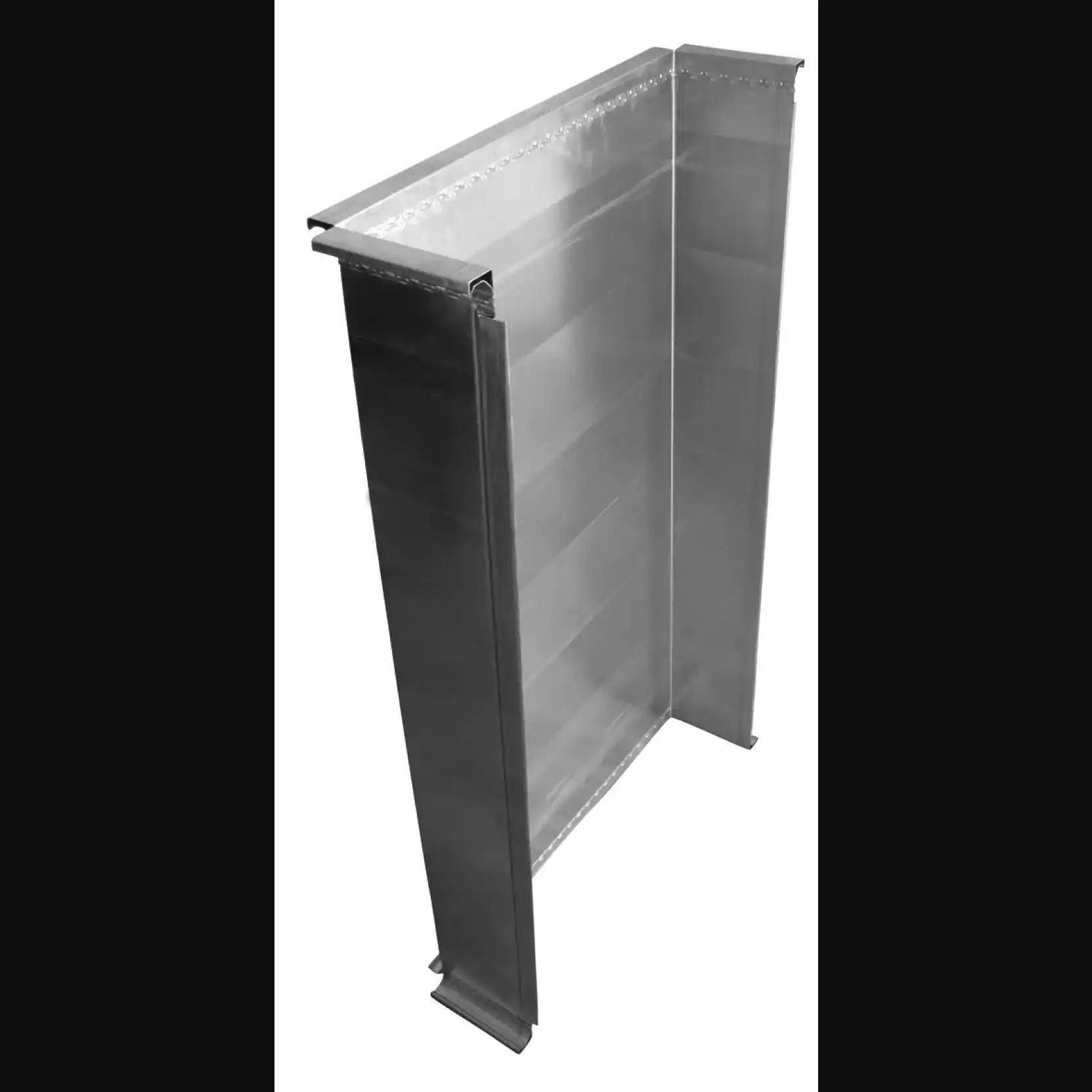

По запросу возможно изготовление по технологии «L или U в разобранном виде»

Характеристики

Сечение-длина мм	Материал	Соединение	Площадь м2/шт. с замком и подгибом на фланец	Площадь м2/шт. с замком	Вес кг/шт с фланцем и замком
150×150-1130	ст.оц.(р)0.50	R20/R20	0,784	0,712	3,08
200×150-1130	ст.оц.(р)0.50	R20/R20	0,909	0,825	3,57
200×200-1130	ст.оц.(р)0.50	R20/R20	1,034	0,938	4,06
250×150-1130	ст.оц.(р)0.50	R20/R20	1,034	0,938	4,06
250×200-1130	ст.оц.(р)0.50	R20/R20	1,159	1,051	4,55
250×250-1130	ст.оц.(р)0.50	R20/R20	1,284	1,164	5,04
300×200-1130	ст.оц.(р)0.50	R20/R20	1,284	1,164	5,04
300×250-1130	ст.оц.(р)0.50	R20/R20	1,409	1,277	5,53
300×300-1130	ст.оц.(р)0.50	R20/R20	1,534	1,39	6,02
400×200-1130	ст.оц.(р)0.50	R20/R20	1,534	1,39	6,02
400×250-1130	ст.оц.(р)0.50	R20/R20	1,659	1,503	6,51
400×300-1130	ст.оц.(р)0.50	R20/R20	1,784	1,616	7,00
400×400-1130	ст.оц.(р)0.50	R20/R20	2,034	1,842	7,98
500×200-1130	ст.оц.(р)0.70	R20/R20	1,784	1,616	7,00
500×250-1130	ст.оц.(р)0.70	R20/R20	1,909	1,729	7,49
500×300-1130	ст.оц.(р)0.70	R20/R20	2,034	1,842	7,98
500×400-1130	ст.оц.(р)0.70	R20/R20	2,284	2,068	8,96
500×500-1130	ст.оц.(р)0.70	R20/R20	2,534	2,294	9,95
600×250-1130	ст.оц.(р)0.70	R20/R20	2,159	1,955	8,47
600×300-1130	ст.оц.(р)0.70	R20/R20	2,284	2,068	8,96
600×400-1130	ст.оц.(р)0.70	R20/R20	2,534	2,294	9,95
600×500-1130	ст.оц.(р)0.70	R20/R20	2,784	2,52	10,93
600×600-1130	ст.оц.(р)0.70	R20/R20	3,034	2,746	11,91
800×250-1130	ст.оц.(р)0.70	R20/R20	2,659	2,407	10,44
800×300-1130	ст.оц.(р)0.70	R20/R20	2,784	2,52	10,93
800×400-1130	ст.оц.(р)0.70	R20/R20	3,034	2,746	11,91
800×500-1130	ст.оц.(р)0.70	R20/R20	3,284	2,972	12,89
800×600-1130	ст.оц.(р)0.70	R20/R20	3,534	3,198	13,87
800×800-1130	ст.оц.(р)0.70	R20/R20	4,034	3,65	15,83
1000×300-1090	ст.оц.(р)0.70	R30/R30	3,283	2,867	12,89
1000×400-1090	ст.оц.(р)0.70	R30/R30	3,533	3,085	13,87
1000×500-1090	ст.оц.(р)0.70	R30/R30	3,783	3,303	14,85
1000×600-1090	ст.оц.(р)0.70	R30/R30	4,033	3,521	15,83
1000×800-1090	ст.оц.(р)0.70	R30/R30	4,533	3,957	17,79
1000×900-1090	ст.оц.(р)0.70	R30/R30	4,783	4,175	18,77
1000×1000-1090	ст.оц.(р)0.9	R30/R30	5,033	4,393	19,75

Сечение-длина мм	Материал	Соединение	Площадь м2/шт. с замком и подгибом на фланец	Площадь м2/шт. с замком	Вес кг/шт с замком
150×150-1380	ст.оц.(р)0.50	R20/R20	0,95	0,869	3,09
200×150-1380	ст.оц.(р)0.50	R20/R20	1,10	1,007	3,58
200×200-1380	ст.оц.(р)0.50	R20/R20	1,25	1,145	4,07
250×150-1380	ст.оц.(р)0.50	R20/R20	1,25	1,145	4,07
250×200-1380	ст.оц.(р)0.50	R20/R20	1,40	1,283	4,56
250×250-1380	ст.оц.(р)0.50	R20/R20	1,55	1,421	5,06
300×200-1380	ст.оц.(р)0.50	R20/R20	1,55	1,421	5,06
300×250-1380	ст.оц.(р)0.50	R20/R20	1,70	1,559	5,55
300×300-1380	ст.оц.(р)0.50	R20/R20	1,85	1,697	6,04
400×200-1380	ст.оц.(р)0.50	R20/R20	1,85	1,697	6,04
400×250-1380	ст.оц.(р)0.50	R20/R20	2,00	1,835	6,53
400×300-1380	ст.оц.(р)0.50	R20/R20	2,15	1,973	7,02
400×400-1380	ст.оц.(р)0.50	R20/R20	2,45	2,249	8,00
500×200-1380	ст.оц.(р)0.70	R20/R20	2,15	1,973	9,83
500×250-1380	ст.оц.(р)0.70	R20/R20	2,30	2,111	10,51
500×300-1380	ст.оц.(р)0.70	R20/R20	2,45	2,249	11,20
500×400-1380	ст.оц.(р)0.70	R20/R20	2,75	2,525	12,57
500×500-1380	ст.оц.(р)0.70	R20/R20	3,05	2,801	13,95
600×250-1380	ст.оц.(р)0.70	R20/R20	2,60	2,387	11,89
600×300-1380	ст.оц.(р)0.70	R20/R20	2,75	2,53	12,57
600×400-1380	ст.оц.(р)0.70	R20/R20	3,05	2,801	13,95
600×500-1380	ст.оц.(р)0.70	R20/R20	3,35	3,077	15,32
600×600-1380	ст.оц.(р)0.70	R20/R20	3,65	3,353	16,69
800×250-1380	ст.оц.(р)0.70	R20/R20	3,20	2,939	14,63
800×300-1380	ст.оц.(р)0.70	R20/R20	3,35	3,077	15,32
800×400-1380	ст.оц.(р)0.70	R20/R20	3,65	3,353	16,69
800×500-1380	ст.оц.(р)0.70	R20/R20	3,95	3,629	18,07
800×600-1380	ст.оц.(р)0.70	R20/R20	4,25	3,905	19,44
800×800-1380	ст.оц.(р)0.70	R20/R20	4,85	4,457	22,19
1000×300-1340	ст.оц.(р)0.70	R30/R30	3,95	3,524	18,07
1000×400-1340	ст.оц.(р)0.70	R30/R30	4,25	3,792	19,44
1000×500-1340	ст.оц.(р)0.70	R30/R30	4,55	4,06	20,82
1000×600-1340	ст.оц.(р)0.70	R30/R30	4,85	4,328	22,19
1000×800-1340	ст.оц.(р)0.70	R30/R30	5,45	4,864	29,92
1000×900-1340	ст.оц.(р)0.70	R30/R30	5,75	5,132	31,57
1000×1000-1340	ст.оц.(р)0.9	R30/R30	6,05	5,4	42,71
