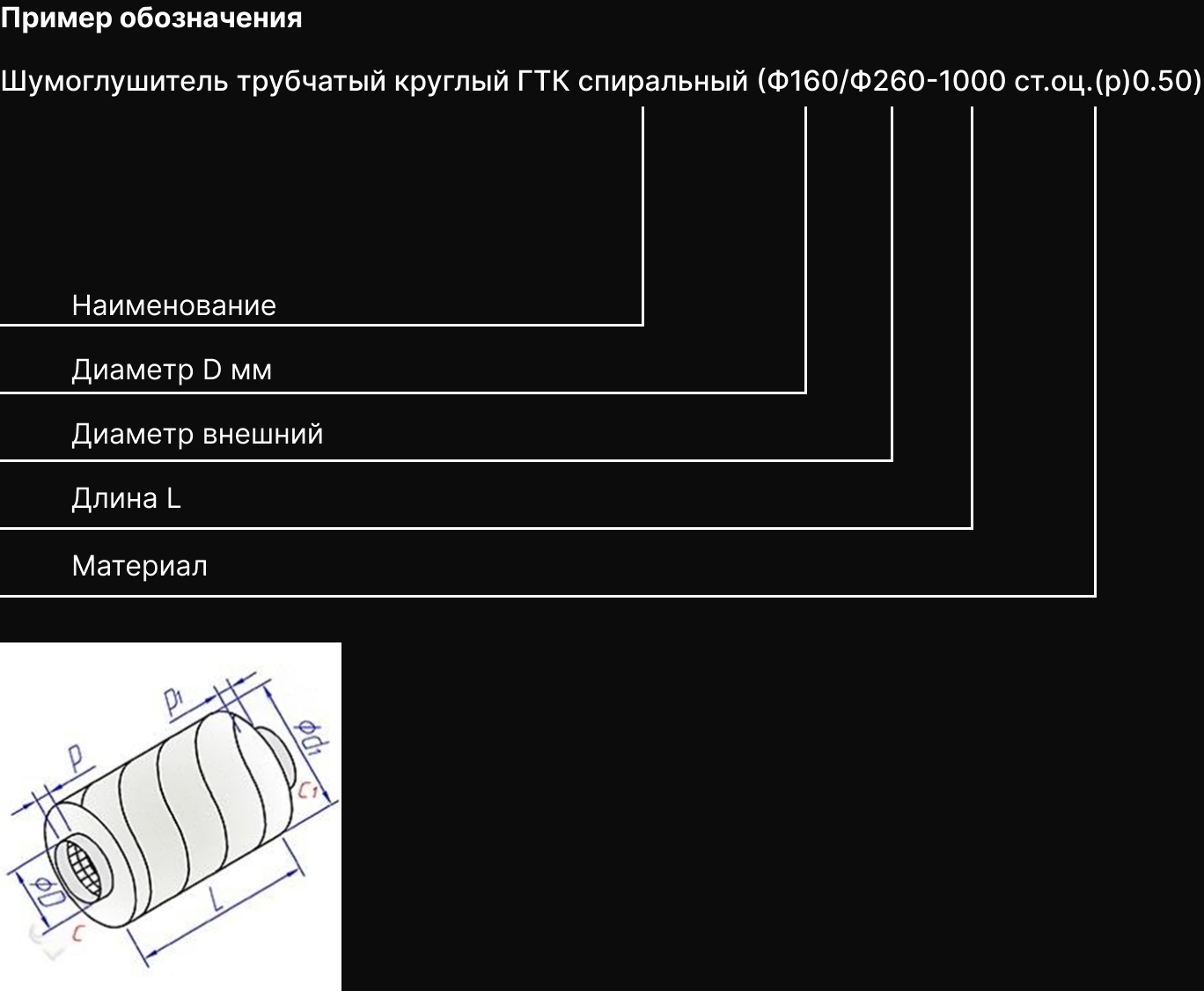

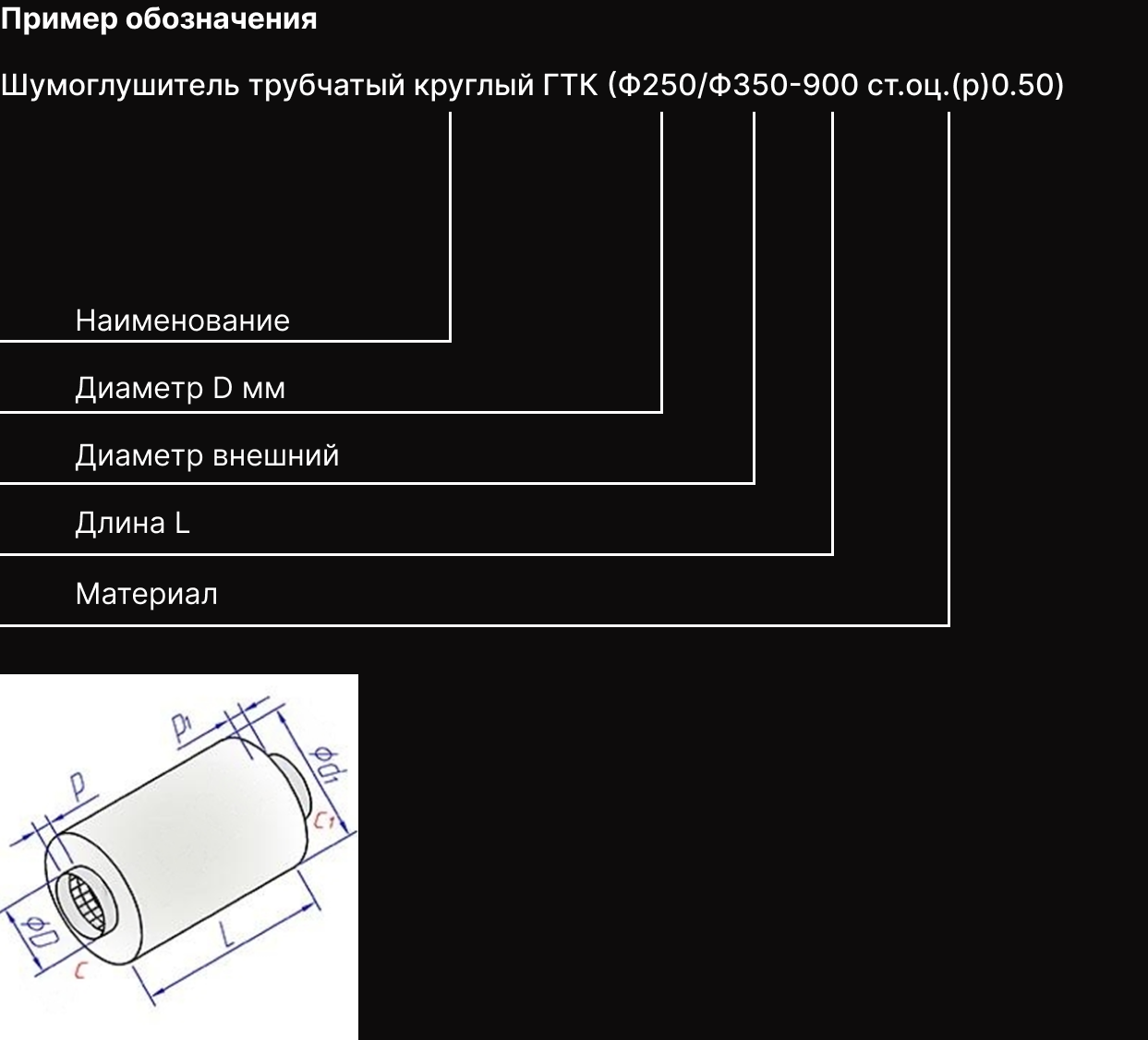

Расшифровка номенклатуры
Варианты изготовления по толщинам
Шумоглушитель трубчатый круглый ГТК
| Толщина | ||
| Диаметр D | минимально мм | максимально мм |
| 100-315 | 600 | 900 |
| 315-630 | 900 | 1500 |
| от 630 рекомендуется замена на шумоглушитель ГП | ||
Шумоглушитель трубчатый круглый ГТК спиральный
| Толщина | ||
| Диаметр D | минимально мм | максимально мм |
| 100-355 | 600 | 1500 |
| от 630 рекомендуется замена на шумоглушитель ГП | ||

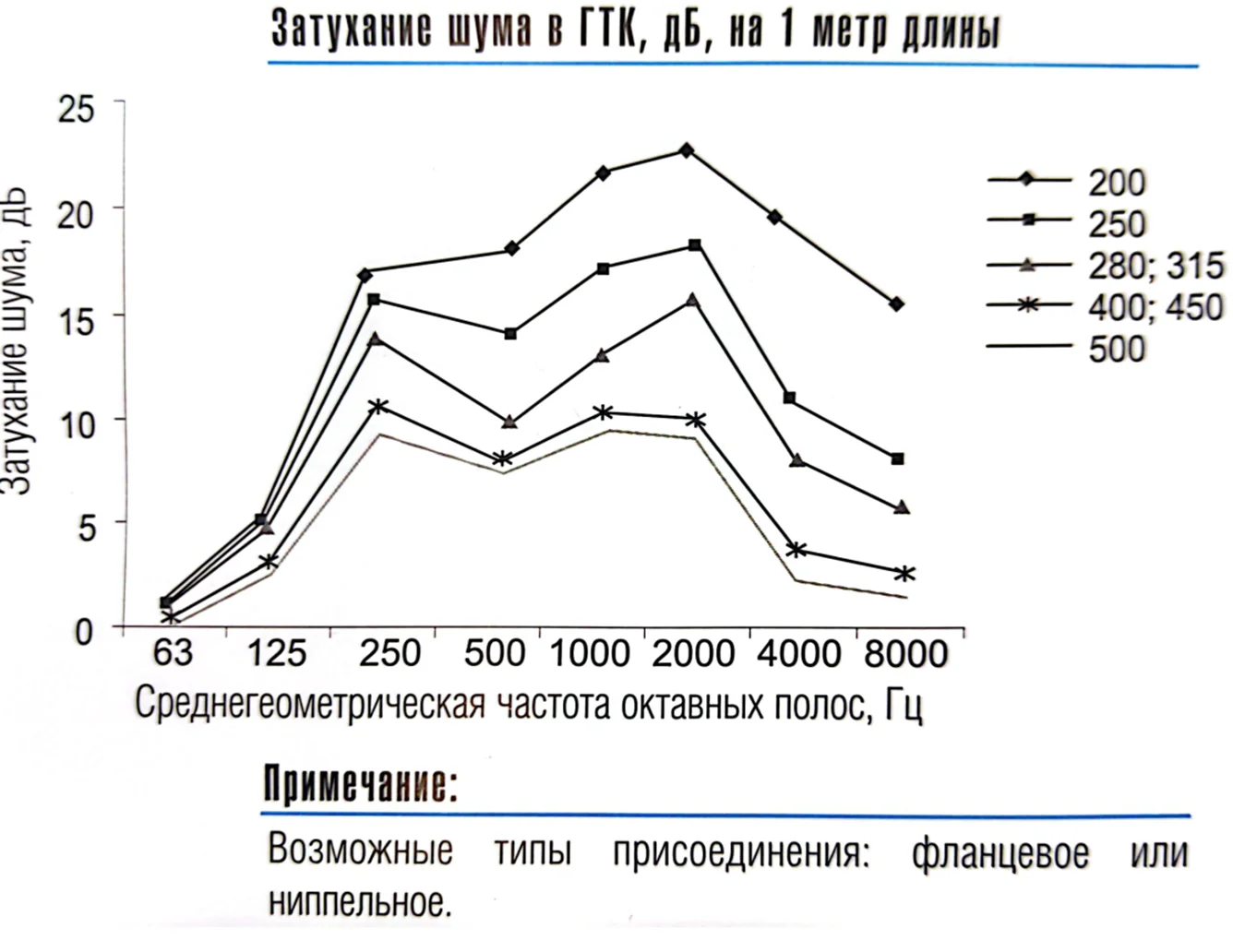

График затухания шума
Характеристики шумоглушения зависят от состава и плотности наполнителя, а так же от исполнения перфорации.
Возможные материалы наполнения САУНТЕК, УРСА, PAROC, ROCKWOOL

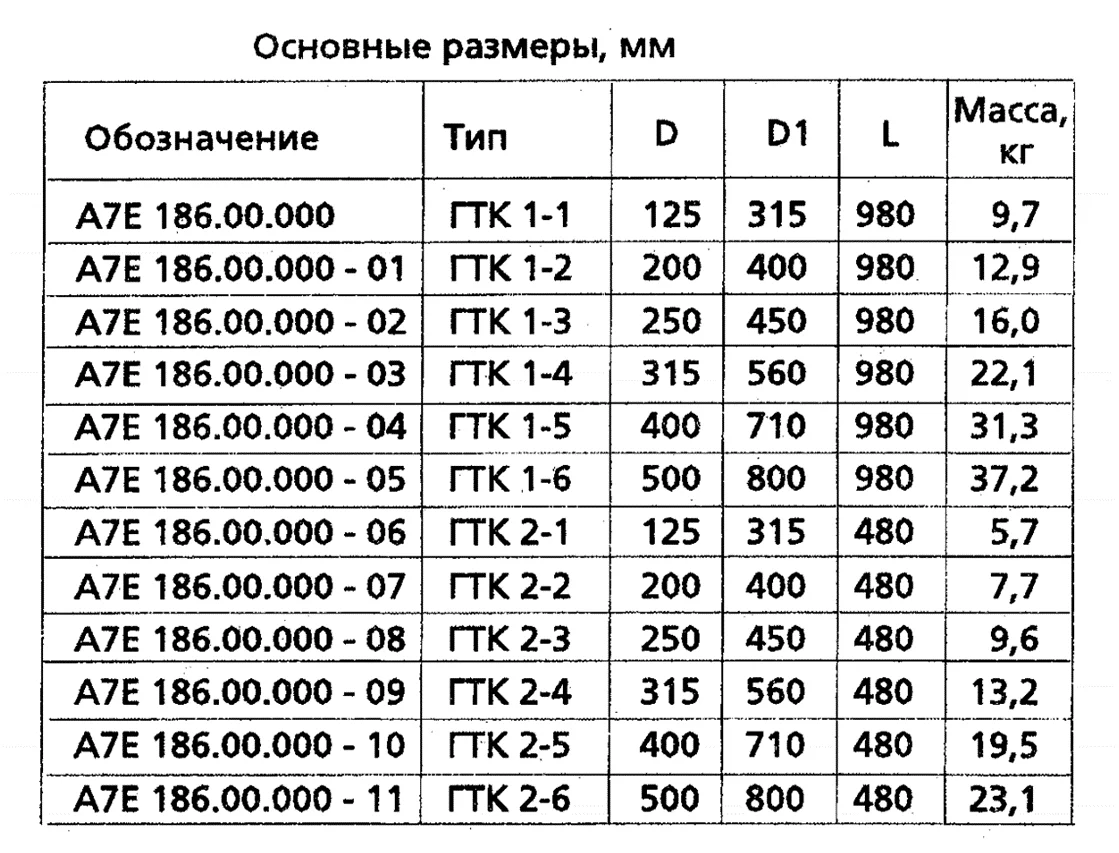

Основные размеры
По запросу возможно изготовление согласно таблице (старое, классическое исполнение)
Характеристики
Шумоглушитель трубчатый круглый ГТК
| Диаметр D -Диаметр- Длина L мм | Материал | Площадь м2/шт. |
| Ф100/Ф200-900 | ст.оц.(р)0.50 | 0,69 |
| Ф125/Ф225-900 | ст.оц.(р)0.50 | 0,78 |
| Ф160/Ф260-900 | ст.оц.(р)0.50 | 0,90 |
| Ф200/Ф300-900 | ст.оц.(р)0.50 | 1,05 |
| Ф250/Ф350-900 | ст.оц.(р)0.50 | 1,23 |
| Ф315/Ф415-900 | ст.оц.(р)0.70 | 1,46 |
| Ф355/Ф455-900 | ст.оц.(р)0.70 | 1,60 |
| Ф400/Ф500-900 | ст.оц.(р)0.70 | 1,76 |
| Ф450/Ф550-900 | ст.оц.(р)0.70 | 1,94 |
| Ф500/Ф600-900 | ст.оц.(р)0.70 | 2,12 |
| Ф560/Ф660-900 | ст.оц.(р)0.70 | 2,34 |
| Ф630/Ф730-900 | ст.оц.(р)0.70 | 2,59 |
| Ф100/Ф200-600 | ст.оц.(р)0.50 | 0,50 |
| Ф125/Ф225-600 | ст.оц.(р)0.50 | 0,56 |
| Ф160/Ф260-600 | ст.оц.(р)0.50 | 0,65 |
| Ф200/Ф300-600 | ст.оц.(р)0.50 | 0,76 |
| Ф250/Ф350-600 | ст.оц.(р)0.50 | 0,89 |
| Ф315/Ф415-600 | ст.оц.(р)0.70 | 1,06 |
Шумоглушитель трубчатый круглый ГТК спиральный
| Диаметр D -Диаметр- Длина L мм | Материал | Площадь м2/шт. |
| Ф100/Ф200-1000 | ст.оц.(р)0.50 | 0,69 |
| Ф125/Ф225-1000 | ст.оц.(р)0.50 | 0,78 |
| Ф160/Ф260-1000 | ст.оц.(р)0.50 | 0,91 |
| Ф200/Ф300-1000 | ст.оц.(р)0.50 | 1,05 |
| Ф250/Ф350-1000 | ст.оц.(р)0.50 | 1,24 |
| Ф315/Ф415-1000 | ст.оц.(р)0.50 | 1,47 |
| Ф355/Ф455-1000 | ст.оц.(р)0.50 | 1,62 |
