Варианты изготовления по толщинам
| толщина шина рейка | толщина уголок | |||
| Сторона А | минимально мм | максимально мм | минимально мм | максимально мм |
| 100-300 | 0,4 | 0,8 | 1,8 | 2,5 |
| 300-500 | 0,45 | 0,9 | 2 | 3 |
| 500-1000 | 0,45 | 0,9 | 2 | 3 |
| 1000-2000 | 0,6 | 1 | 2,5 | 3 |
Характеристики

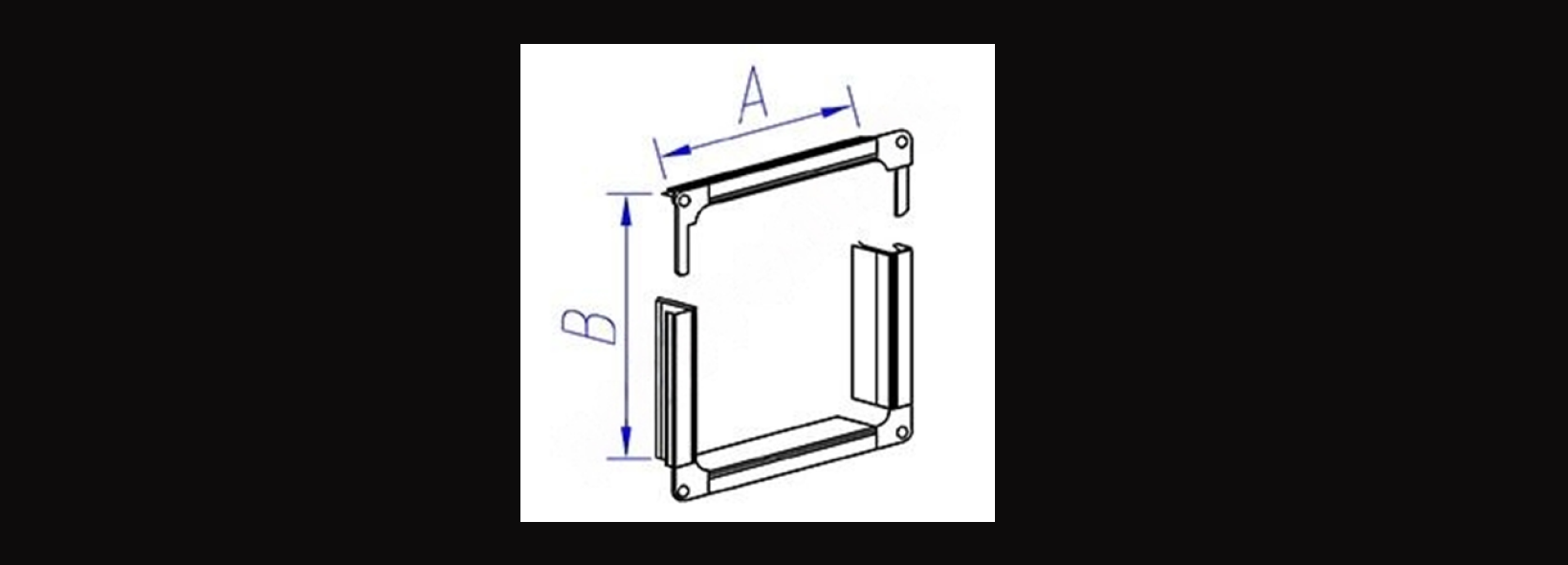

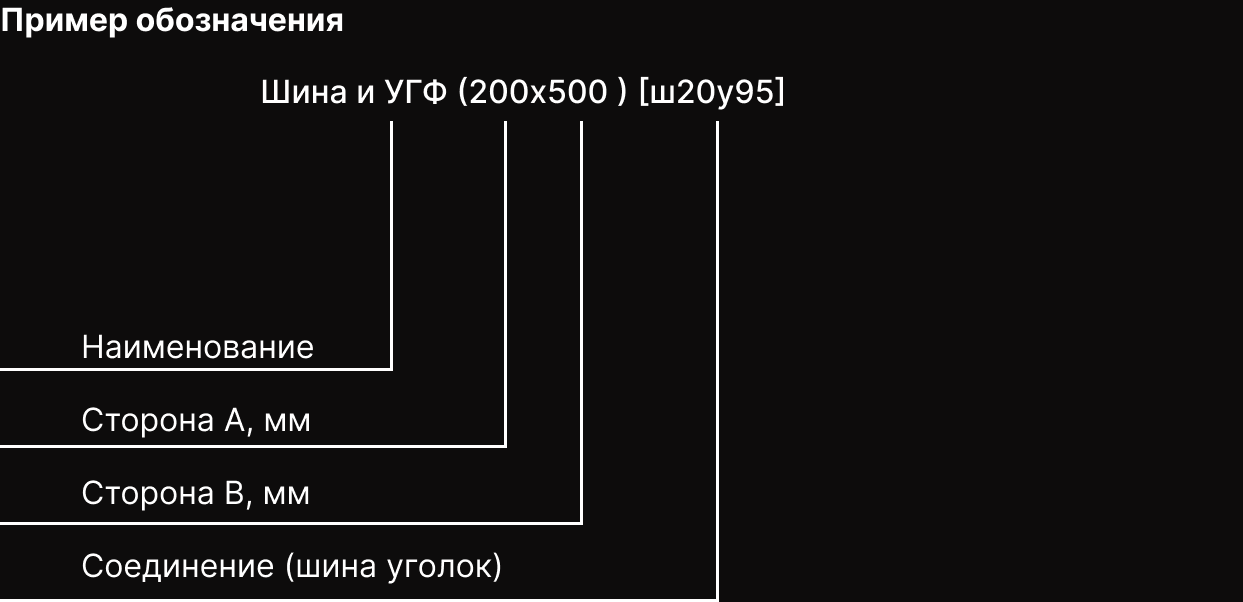

| Обозначение | Сечение А х В мм | Соединение |
| Шина / уголок | 100×100 | ш20у65 |
| Шина / уголок | 100×150 | ш20у65 |
| Шина / уголок | 100×200 | ш20у65 |
| Шина / уголок | 100×250 | ш20у65 |
| Шина / уголок | 150×150 | ш20у65 |
| Шина / уголок | 150×200 | ш20у65 |
| Шина / уголок | 150×250 | ш20у65 |
| Шина / уголок | 200×200 | ш20у65 |
| Шина / уголок | 200×250 | ш20у65 |
| Шина / уголок | 200×300 | ш20у95 |
| Шина / уголок | 200×400 | ш20у95 |
| Шина / уголок | 200×500 | ш20у95 |
| Шина / уголок | 250×250 | ш20у65 |
| Шина / уголок | 250×300 | ш20у95 |
| Шина / уголок | 250×400 | ш20у95 |
| Шина / уголок | 250×500 | ш20у95 |
| Шина / уголок | 250×600 | ш20у95 |
| Шина / уголок | 250×800 | ш20у95 |
| Шина / уголок | 300×300 | ш20у95 |
| Шина / уголок | 300×400 | ш20у95 |
| Шина / уголок | 300×500 | ш20у95 |
| Шина / уголок | 300×600 | ш20у95 |
| Шина / уголок | 300×800 | ш20у95 |
| Шина / уголок | 300×1000 | ш20у95 |
| Шина / уголок | 400×400 | ш20у95 |
| Шина / уголок | 400×500 | ш20у95 |
| Шина / уголок | 400×600 | ш20у95 |
| Шина / уголок | 400×800 | ш20у95 |
| Шина / уголок | 400×1000 | ш30у105 |
| Шина / уголок | 400×1200 | ш30у105 |
| Шина / уголок | 400×1400 | ш30у105 |
| Шина / уголок | 500×500 | ш20у95 |
| Шина / уголок | 500×600 | ш20у95 |
| Шина / уголок | 500×800 | ш20у95 |
| Шина / уголок | 500×1000 | ш30у105 |
| Шина / уголок | 500×1200 | ш30у105 |
| Шина / уголок | 500×1400 | ш30у105 |
| Шина / уголок | 600×600 | ш20у95 |
| Шина / уголок | 600×800 | ш20у95 |
| Шина / уголок | 600×1000 | ш30у105 |
| Шина / уголок | 600×1200 | ш30у105 |
| Шина / уголок | 600×1400 | ш30у105 |
| Шина / уголок | 600×1600 | ш30у105 |
| Шина / уголок | 800×800 | ш20у95 |
| Шина / уголок | 800×1000 | ш30у105 |
| Шина / уголок | 800×1200 | ш30у105 |
| Шина / уголок | 800×1400 | ш30у105 |
| Шина / уголок | 800×1600 | ш30у105 |
| Шина / уголок | 1000×1000 | ш30у105 |
| Шина / уголок | 1000×1200 | ш30у105 |
| Шина / уголок | 1000×1400 | ш30у105 |
| Шина / уголок | 1000×1600 | ш30у105 |
| Шина / уголок | 1000×1800 | ш30у105 |
| Шина / уголок | 1000×2000 | ш30у105 |
