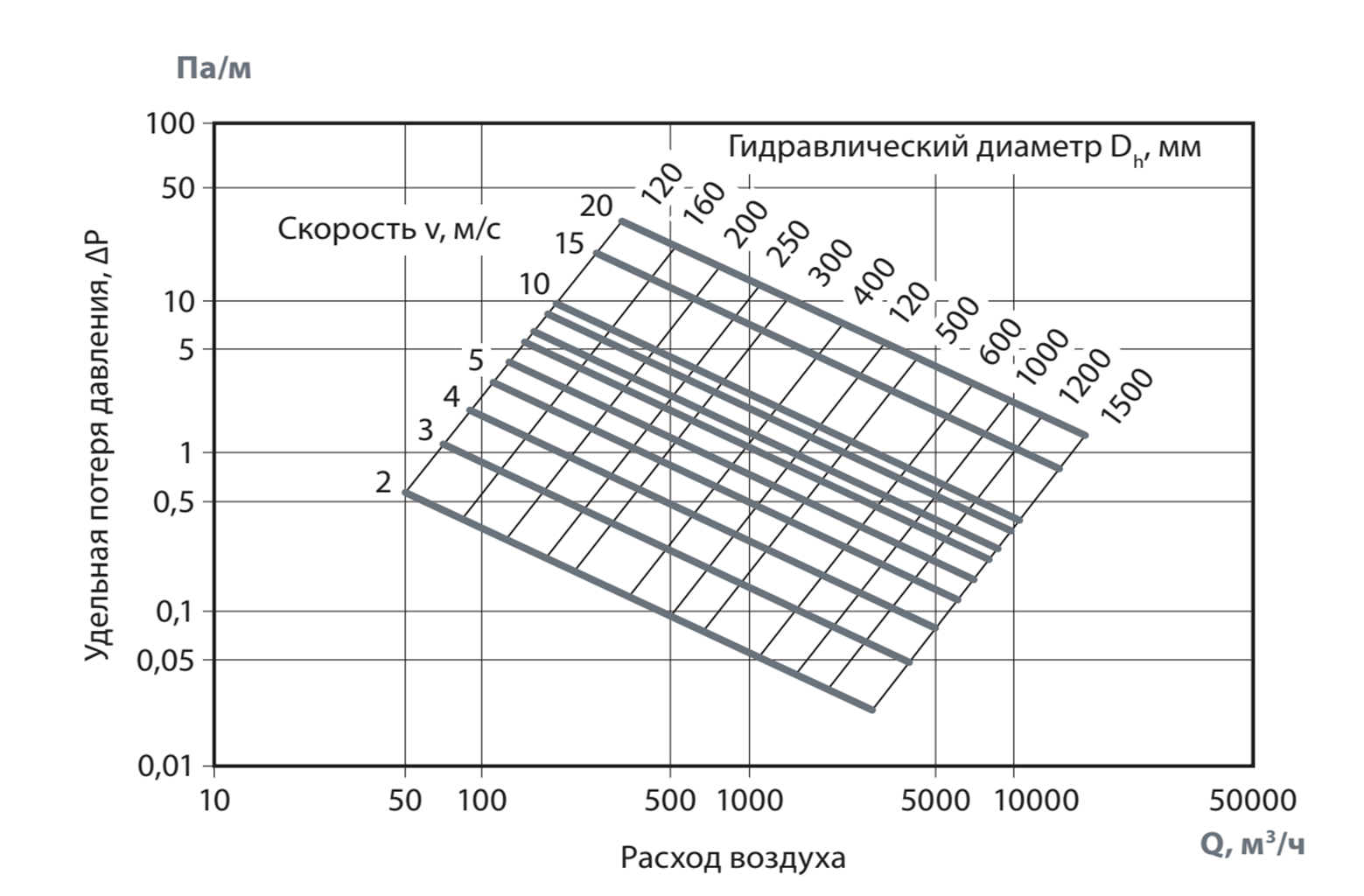

Удельная потеря давления
Варианты изготовления по толщинам
| Толщина | ||
| Сторона А | Минимально, мм | Максимально, мм |
| 100-300 | 0,4 | 0,9 |
| 300-500 | 0,45 | 1,2 |
| 500-1000 | 0,5 | 1,2 |
| 1000-2000 | 0,8 | 1,2 |
По запросу возможно изготовление по технологии «Свободный фланец»
По запросу возможно изготовление по технологии SNAP LOCK (защелочный фалец)
Характеристики
| Сечение-длина мм | Материал | Соединение | Площадь м2/шт. с замком | Вес кг/шт с замком |
| 100×100-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,538 | 2,11 |
| 150×100-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,663 | 2,60 |
| 150×150-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,788 | 3,09 |
| 200×100-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,788 | 3,09 |
| 200×150-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,913 | 3,58 |
| 200×200-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,038 | 4,07 |
| 250×100-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,913 | 3,58 |
| 250×150-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,038 | 4,07 |
| 250×200-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,163 | 4,56 |
| 250×250-1250 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,288 | 5,06 |
| 300×200-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,288 | 5,06 |
| 300×250-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,413 | 5,55 |
| 300×300-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,538 | 6,04 |
| 400×200-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,538 | 6,04 |
| 400×250-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,663 | 6,53 |
| 400×300-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,788 | 7,02 |
| 400×400-1250 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 2,038 | 8,00 |
| 500×200-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,788 | 9,83 |
| 500×250-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,913 | 10,51 |
| 500×300-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,038 | 11,20 |
| 500×400-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,288 | 12,57 |
| 500×500-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,538 | 13,95 |
| 600×250-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,163 | 11,89 |
| 600×300-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,288 | 12,57 |
| 600×400-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,538 | 13,95 |
| 600×500-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,788 | 15,32 |
| 600×600-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,038 | 16,69 |
| 800×250-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,663 | 14,63 |
| 800×300-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,788 | 15,32 |
| 800×400-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,038 | 16,69 |
| 800×500-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,288 | 18,07 |
| 800×600-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,538 | 19,44 |
| 800×800-1250 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 4,038 | 22,19 |
| 1000×300-1250 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 3,288 | 18,07 |
| 1000×400-1250 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 3,538 | 19,44 |
| 1000×500-1250 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 3,788 | 20,82 |
| 1000×600-1250 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,038 | 22,19 |
| 1000×800-1250 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,538 | 24,94 |
| 1000×900-1250 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,788 | 26,31 |
| 1000×1000-1250 | ст.оц.(р)0.9 | ш30у105/ш30у105 | 5,038 | 35,59 |
| Сечение-длина мм | Материал | Соединение | Площадь м2/шт. с замком | Вес кг/шт с замком |
| 100×100-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,65 | 2,11 |
| 150×100-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,80 | 2,60 |
| 150×150-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,95 | 3,09 |
| 200×100-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,95 | 3,09 |
| 200×150-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,10 | 3,58 |
| 200×200-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,25 | 4,07 |
| 250×100-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,10 | 3,58 |
| 250×150-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,25 | 4,07 |
| 250×200-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,40 | 4,56 |
| 250×250-1500 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,55 | 5,06 |
| 300×200-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,55 | 5,06 |
| 300×250-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,70 | 5,55 |
| 300×300-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,85 | 6,04 |
| 400×200-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,85 | 6,04 |
| 400×250-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 2,00 | 6,53 |
| 400×300-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 2,15 | 7,02 |
| 400×400-1500 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 2,45 | 8,00 |
| 500×200-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,15 | 9,83 |
| 500×250-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,30 | 10,51 |
| 500×300-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,45 | 11,20 |
| 500×400-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,75 | 12,57 |
| 500×500-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,05 | 13,95 |
| 600×250-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,60 | 11,89 |
| 600×300-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,75 | 12,57 |
| 600×400-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,05 | 13,95 |
| 600×500-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,35 | 15,32 |
| 600×600-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,65 | 16,69 |
| 800×250-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,20 | 14,63 |
| 800×300-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,35 | 15,32 |
| 800×400-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,65 | 16,69 |
| 800×500-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,95 | 18,07 |
| 800×600-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 4,25 | 19,44 |
| 800×800-1500 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 4,85 | 22,19 |
| 1000×300-1500 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 3,95 | 18,07 |
| 1000×400-1500 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,25 | 19,44 |
| 1000×500-1500 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,55 | 20,82 |
| 1000×600-1500 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,85 | 22,19 |
| 1000×800-1500 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 5,45 | 29,92 |
| 1000×900-1500 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 5,75 | 31,57 |
| 1000×1000-1500 | ст.оц.(р)0.9 | ш30у105/ш30у105 | 6,05 | 42,71 |
