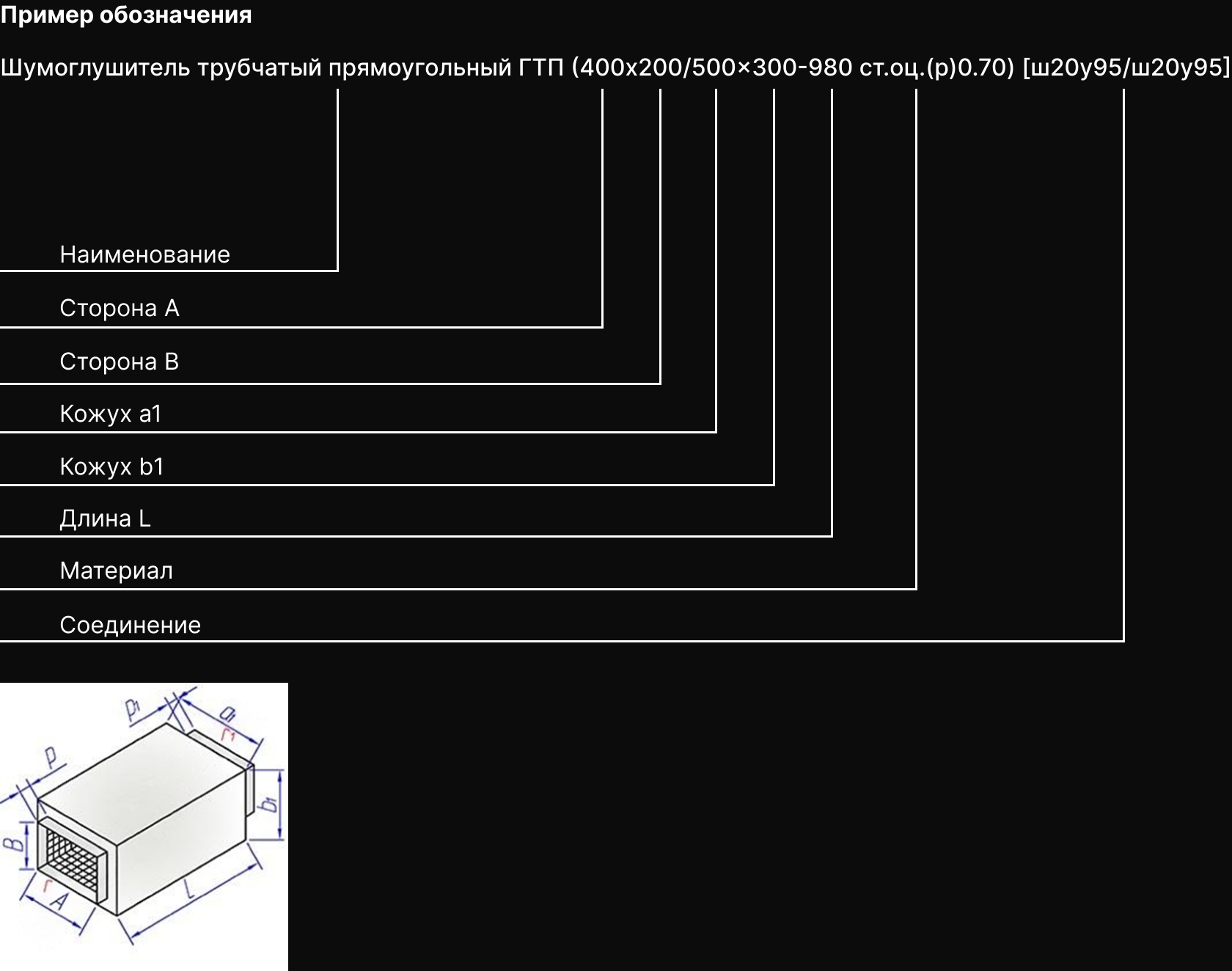

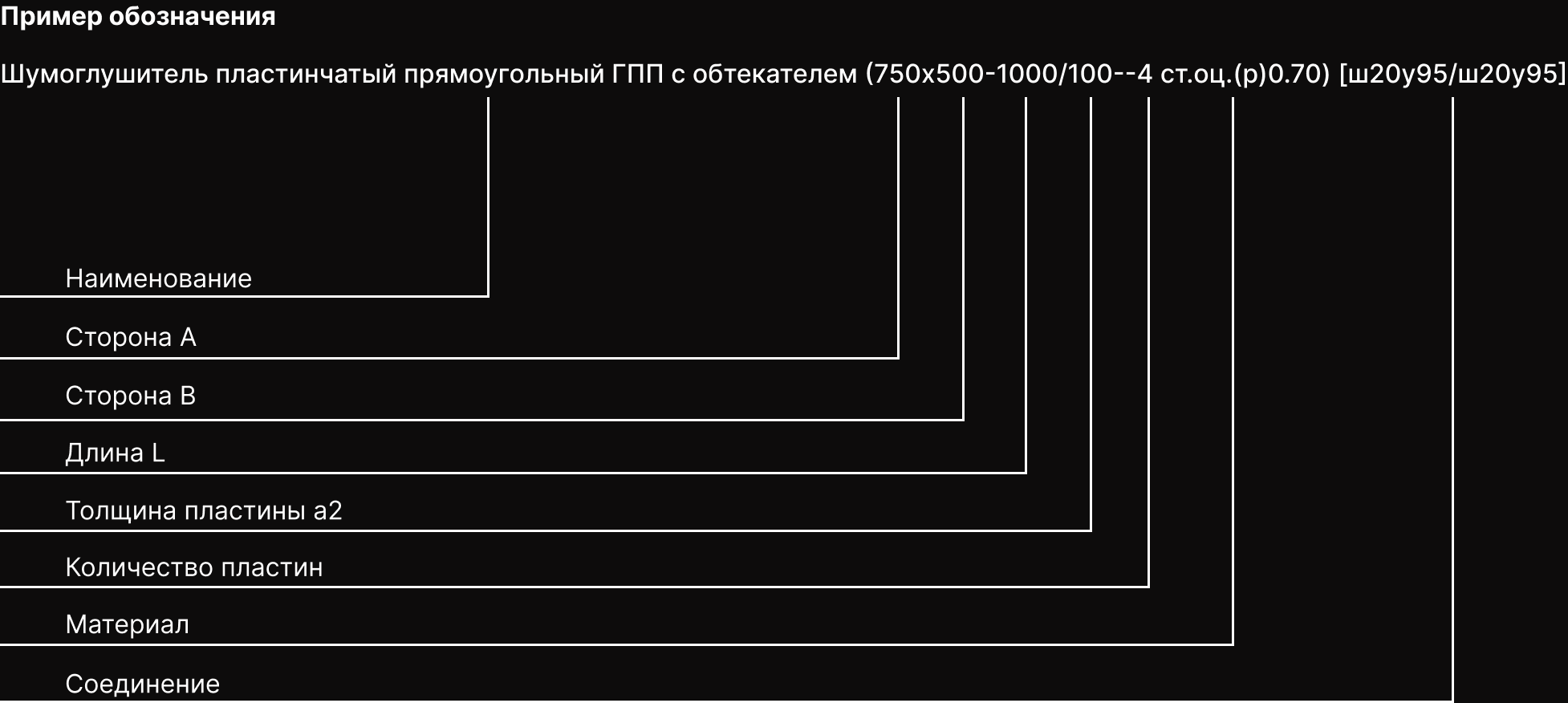

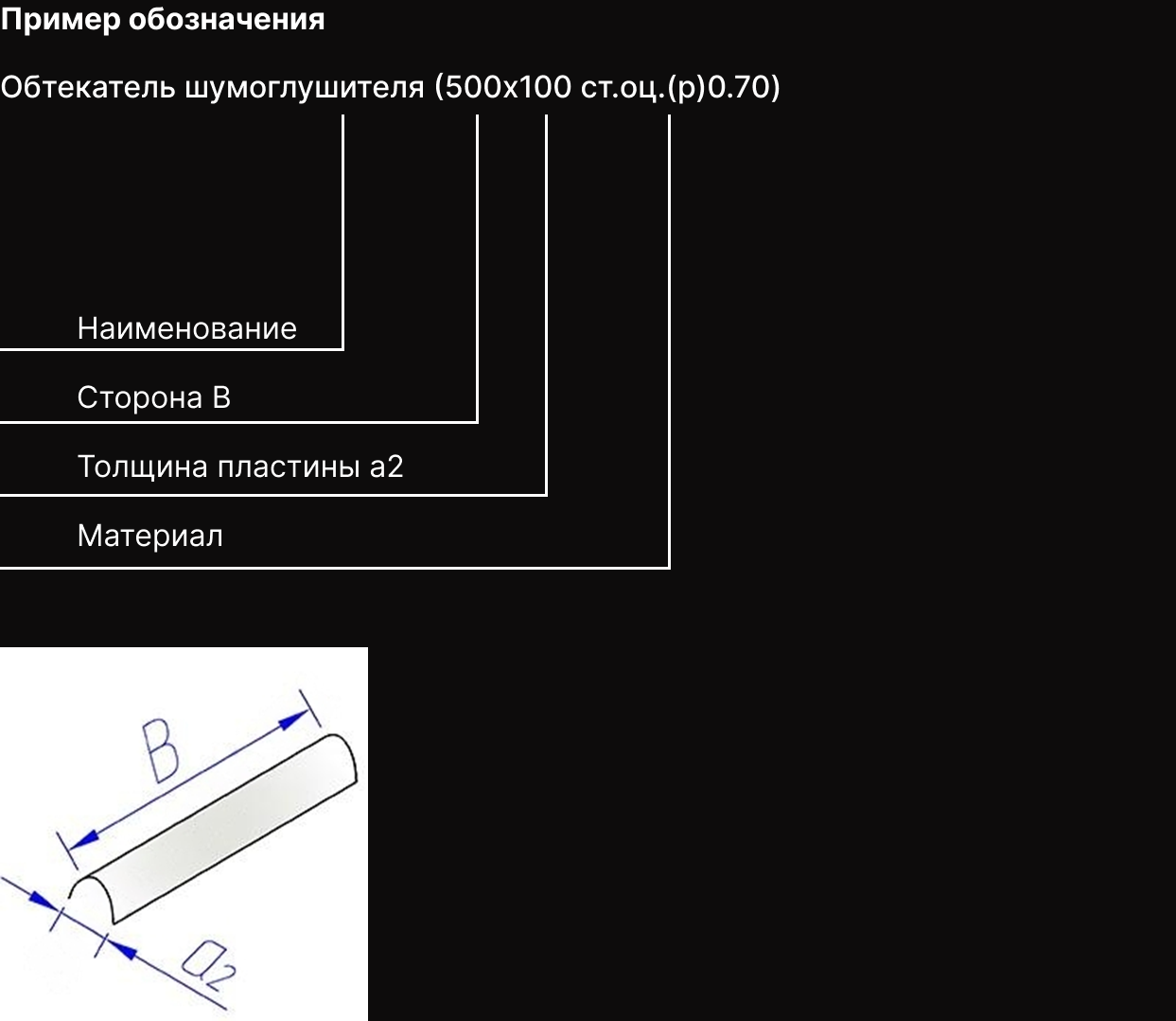

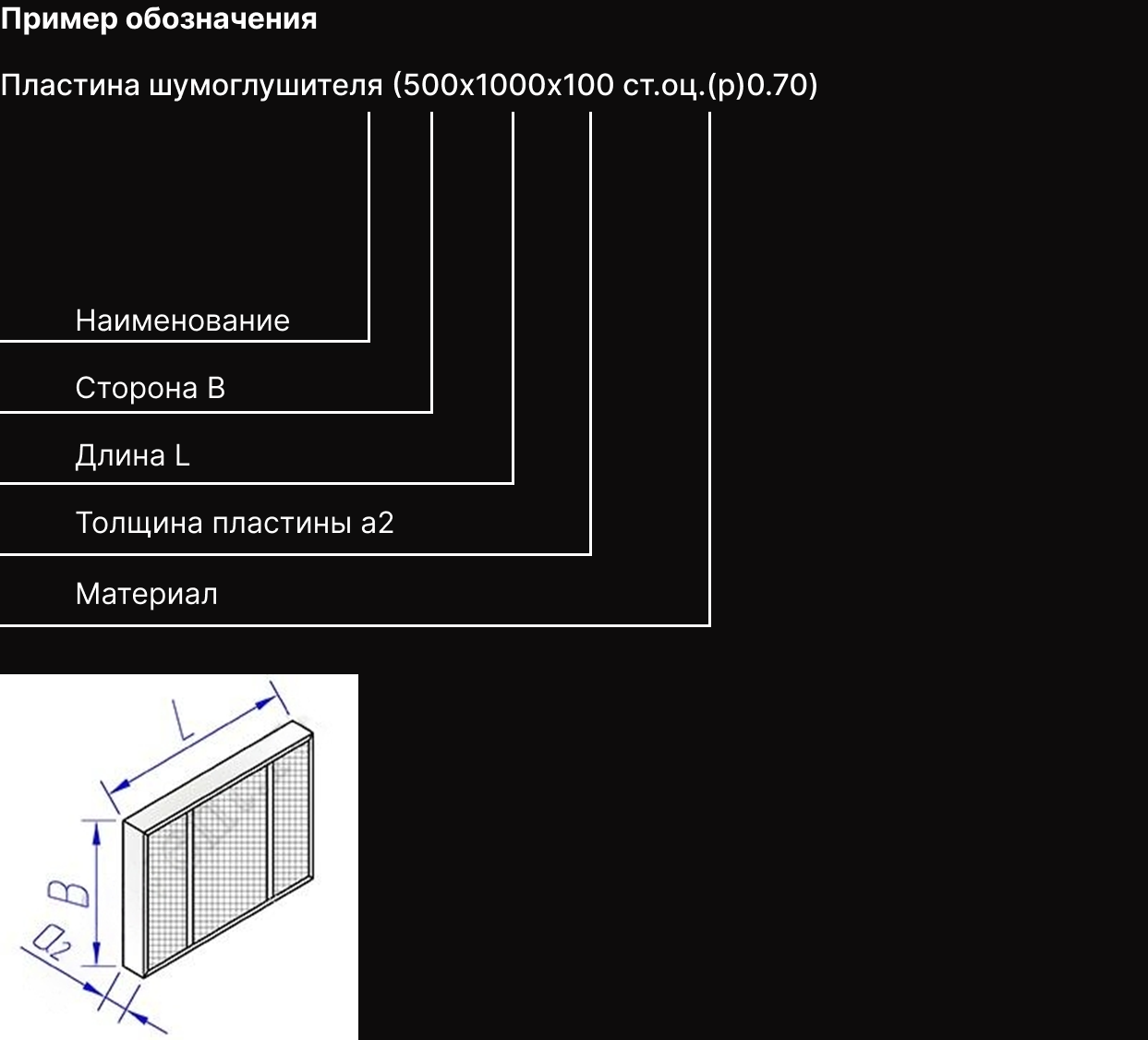

Расшифровка номенклатуры

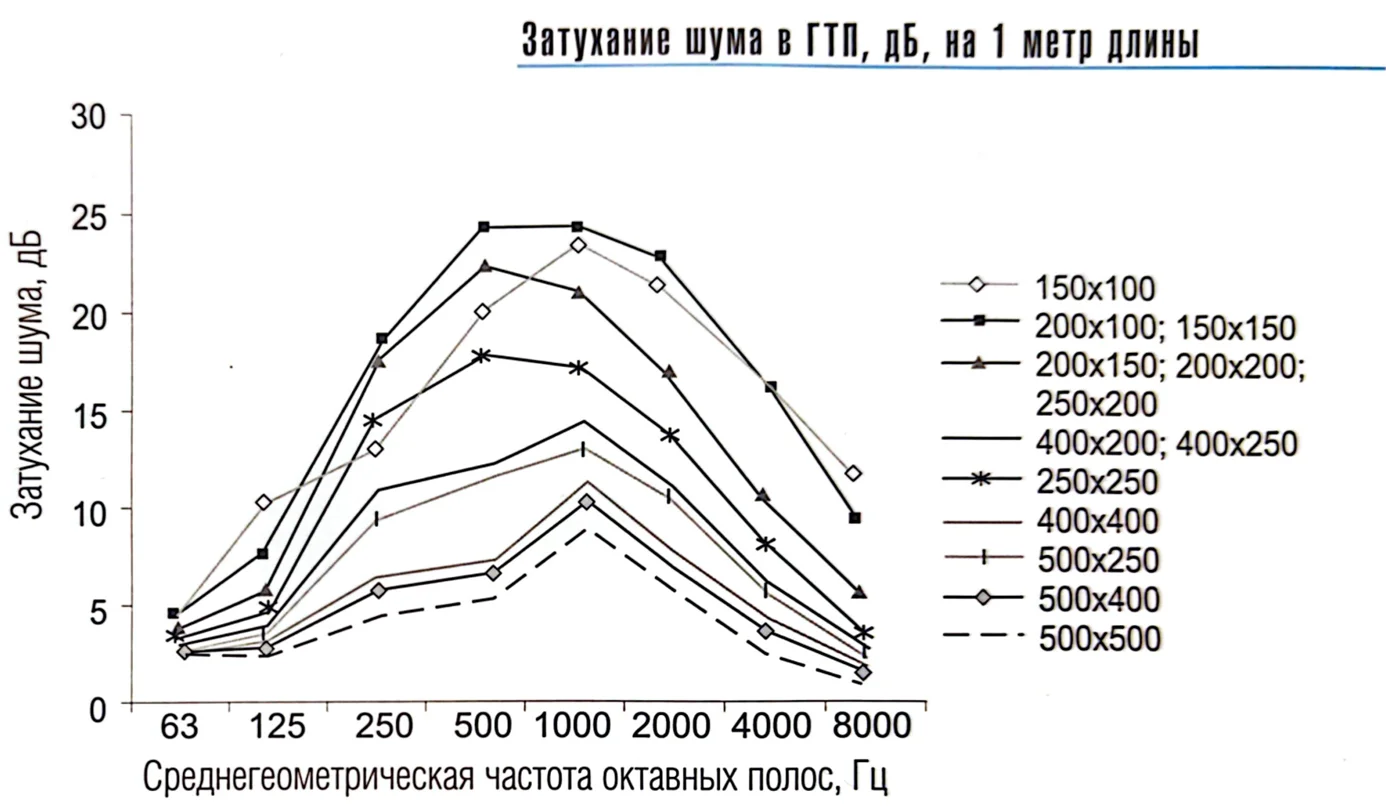

График затухания шума

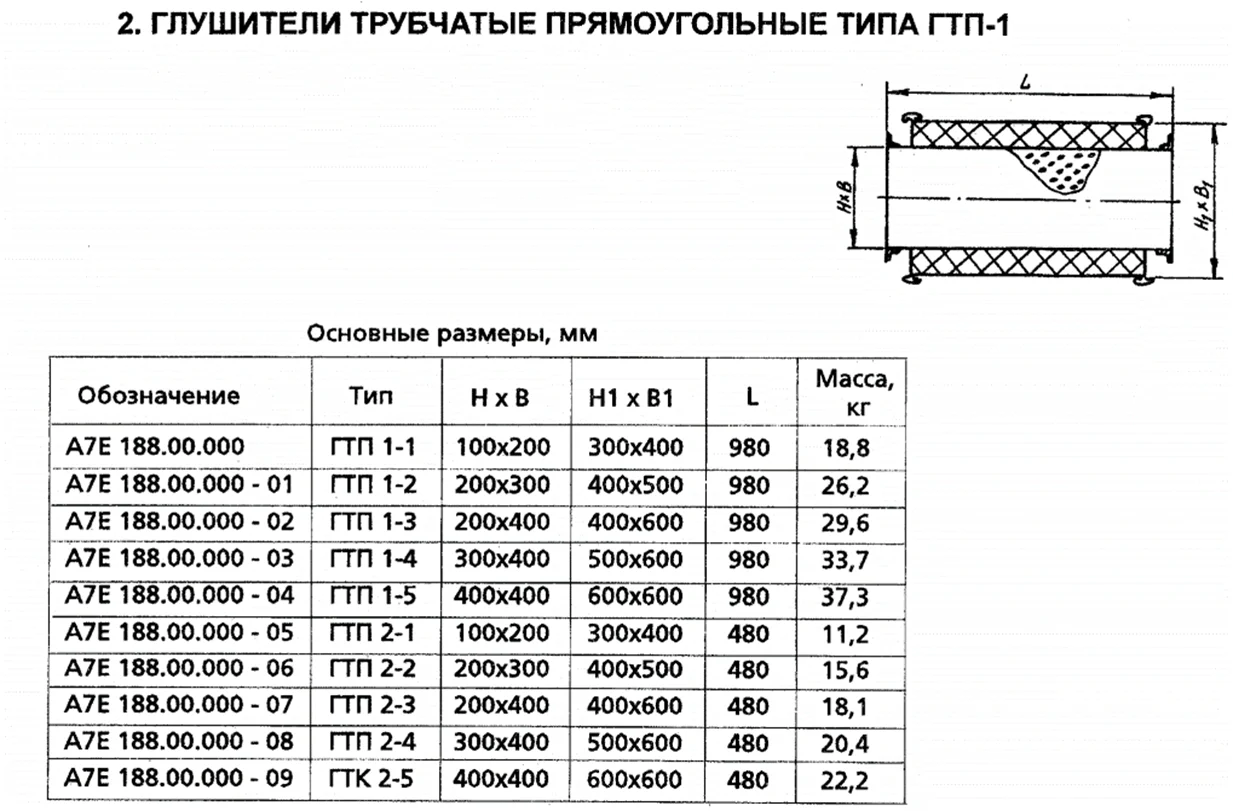

Основные размеры
Характеристики
| Обозначение | Сечение/Кожух — Длина L мм | Материал | Соединение | Площадь м2/шт. |
| Шумоглушитель трубчатый прямоугольный ГТП | 200×100/300×200-980 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 1,19 |
| Шумоглушитель трубчатый прямоугольный ГТП | 300×200/400×300-980 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,68 |
| Шумоглушитель трубчатый прямоугольный ГТП | 400×200/500×300-980 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,92 |
| Шумоглушитель трубчатый прямоугольный ГТП | 400×300/500×400-980 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,17 |
| Шумоглушитель трубчатый прямоугольный ГТП | 400×400/500×500-980 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,41 |
| Шумоглушитель трубчатый прямоугольный ГТП | 200×100/300×200-480 | ст.оц.(р)0.50 | ш20у65/ш20у65 | 0,68 |
| Шумоглушитель трубчатый прямоугольный ГТП | 200×300/300×400-480 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 0,97 |
| Шумоглушитель трубчатый прямоугольный ГТП | 400×200/500×300-480 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,11 |
| Шумоглушитель трубчатый прямоугольный ГТП | 400×300/500×400-480 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,25 |
| Шумоглушитель трубчатый прямоугольный ГТП | 400×400/500×500-480 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,40 |
| Шумоглушитель пластинчатый прямоугольный ГПП | 750×500-1000/100—4 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,73 |
| Шумоглушитель пластинчатый прямоугольный ГПП | 1000×500-1000/100—5 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,53 |
| Шумоглушитель пластинчатый прямоугольный ГПП | 1000×1000-1000/100—5 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 6,03 |
| Шумоглушитель пластинчатый прямоугольный ГПП | 750×500-1000/200—2 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 3,73 |
| Шумоглушитель пластинчатый прямоугольный ГПП | 1000×500-1000/200—3 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,83 |
| Шумоглушитель пластинчатый прямоугольный ГПП | 1000×1000-1000/200—3 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 6,43 |
| Шумоглушитель пластинчатый прямоугольный ГПП с обтекателем | 750×500-1000/100—4 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 4,00 |
| Шумоглушитель пластинчатый прямоугольный ГПП с обтекателем | 1000×500-1000/100—5 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 4,87 |
| Шумоглушитель пластинчатый прямоугольный ГПП с обтекателем | 1000×1000-1000/100—5 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 6,765 |

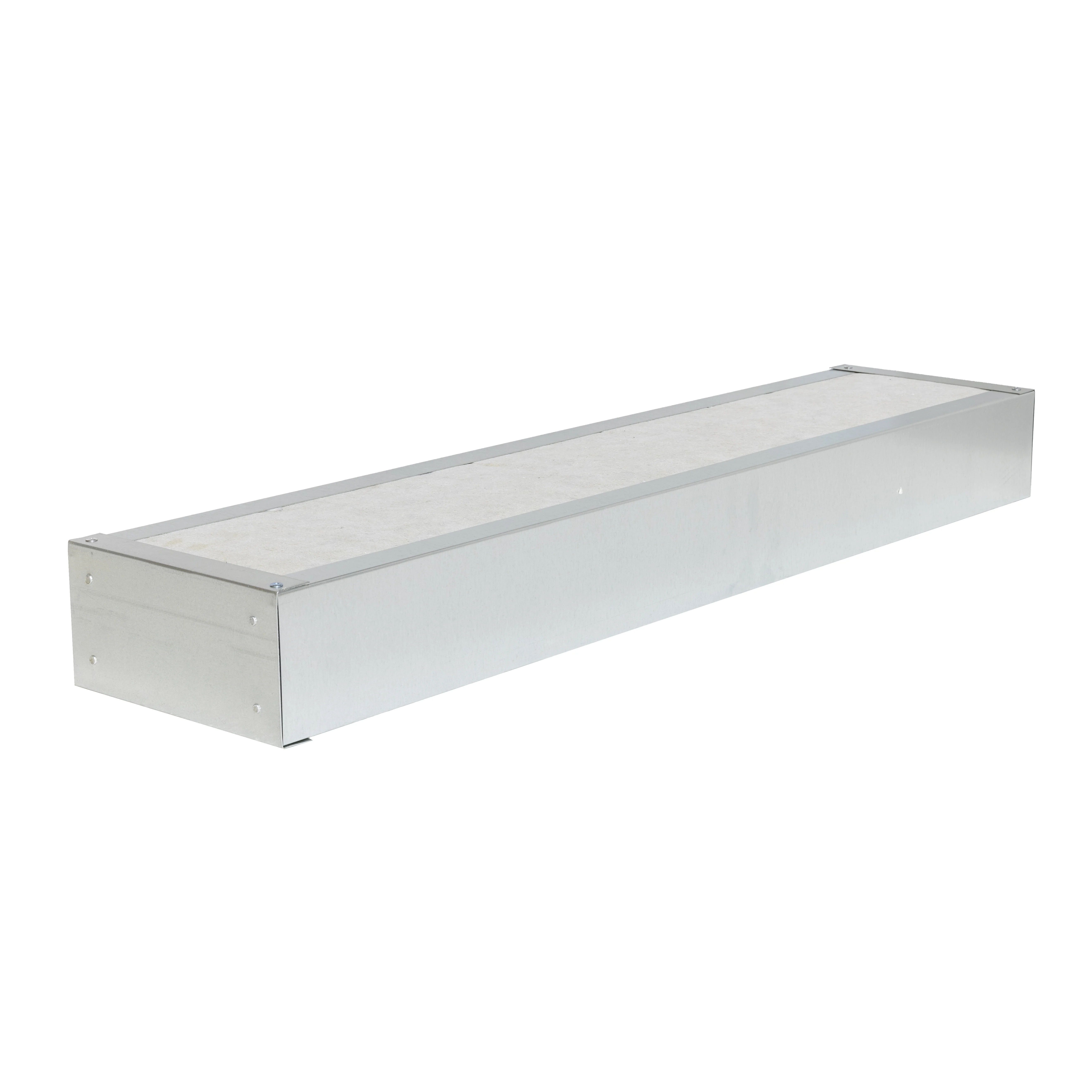

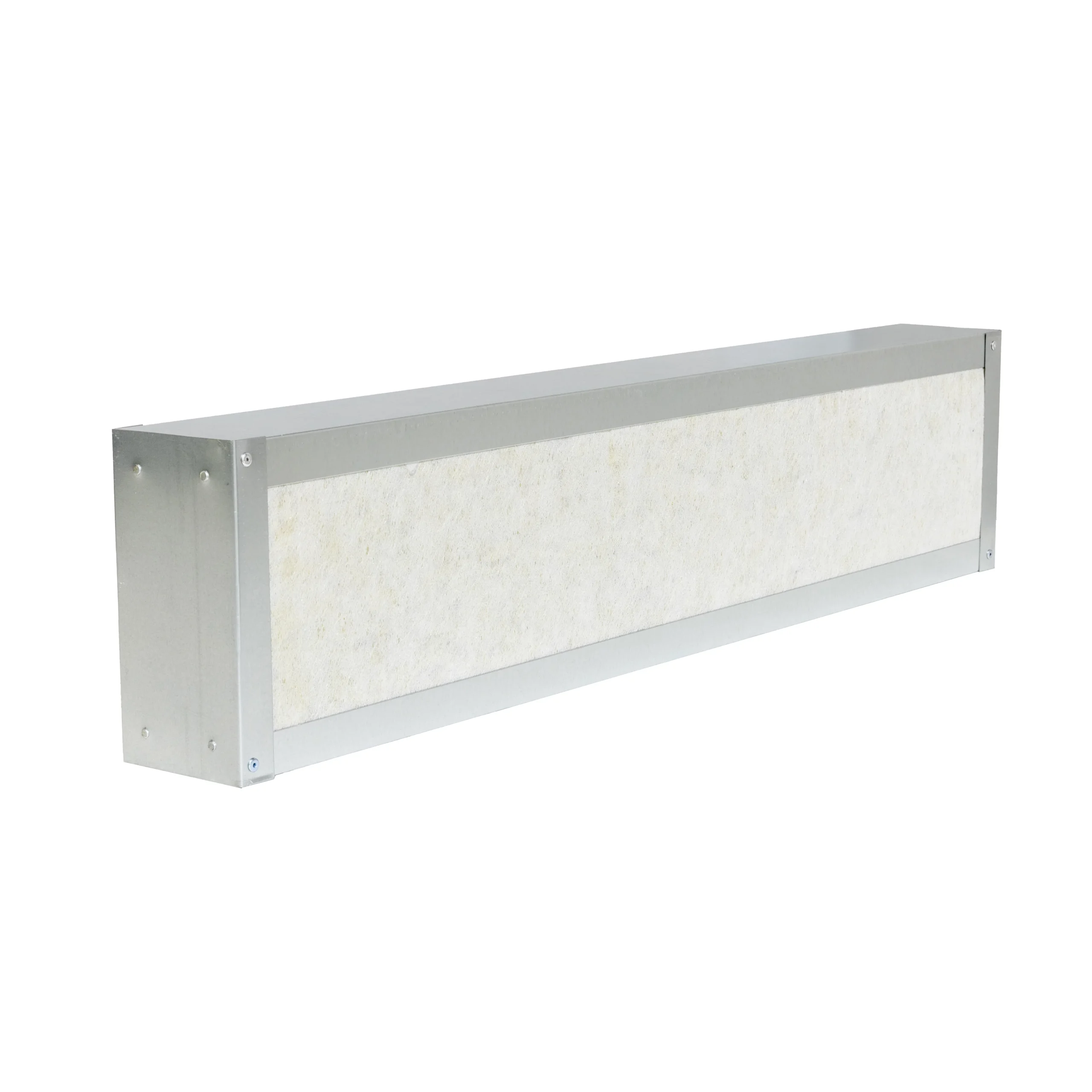

| Пластина шумоглушителя | 500×1000х100 | ст.оц.(р)0.70 | 0,3 | |
| Пластина шумоглушителя | 750×1000х100 | ст.оц.(р)0.70 | 0,35 | |
| Пластина шумоглушителя | 1000×1000х100 | ст.оц.(р)0.70 | 0,4 | |

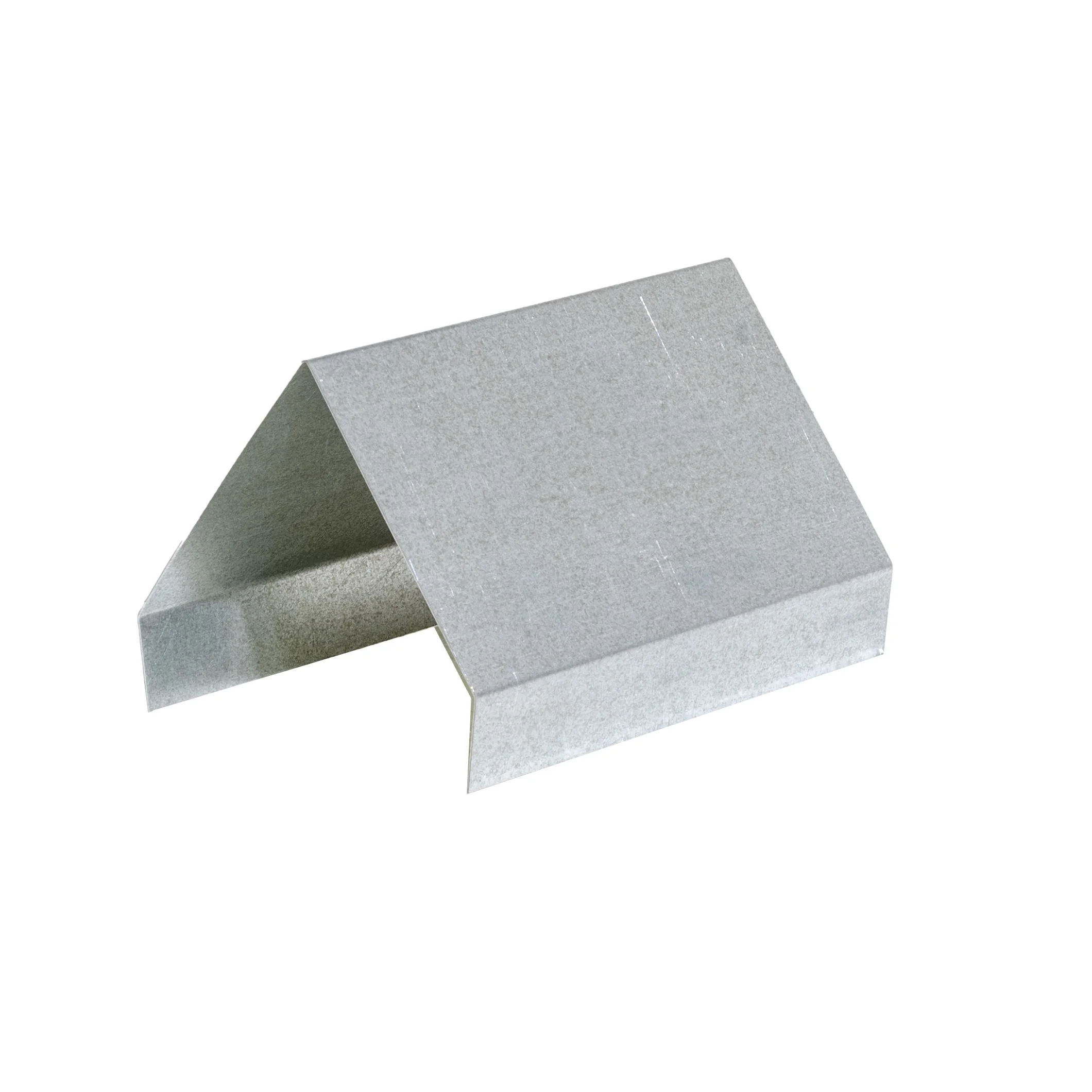

| Обтекатель шумоглушителя | 500×100 | ст.оц.(р)0.70 | 0,079 | |
| Обтекатель шумоглушителя | 750×100 | ст.оц.(р)0.70 | 0,118 | |
| Обтекатель шумоглушителя | 1000×100 | ст.оц.(р)0.70 | 0,157 | |
| Шумоглушитель прямоугольный канальный | 400×200-900 | ст.оц.(р)0.50 | ш20у95/ш20у95 | 1,107 |
| Шумоглушитель прямоугольный канальный | 500×250-900 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,377 |
| Шумоглушитель прямоугольный канальный | 500×300-900 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,467 |
| Шумоглушитель прямоугольный канальный | 600×300-900 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,647 |
| Шумоглушитель прямоугольный канальный | 600×350-900 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 1,737 |
| Шумоглушитель прямоугольный канальный | 700×400-900 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,007 |
| Шумоглушитель прямоугольный канальный | 800×500-900 | ст.оц.(р)0.70 | ш20у95/ш20у95 | 2,367 |
| Шумоглушитель прямоугольный канальный | 1000×500-900 | ст.оц.(р)0.70 | ш30у105/ш30у105 | 2,727 |
