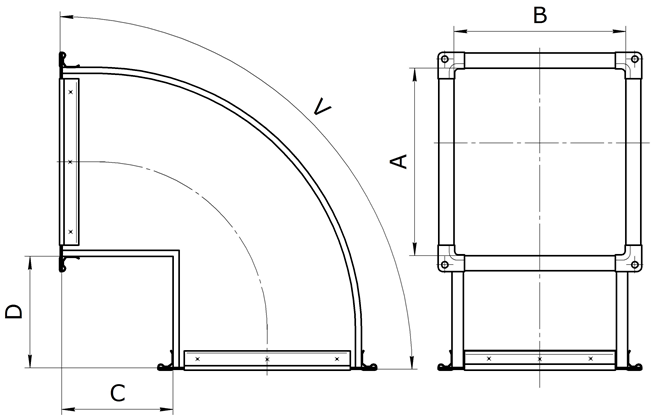

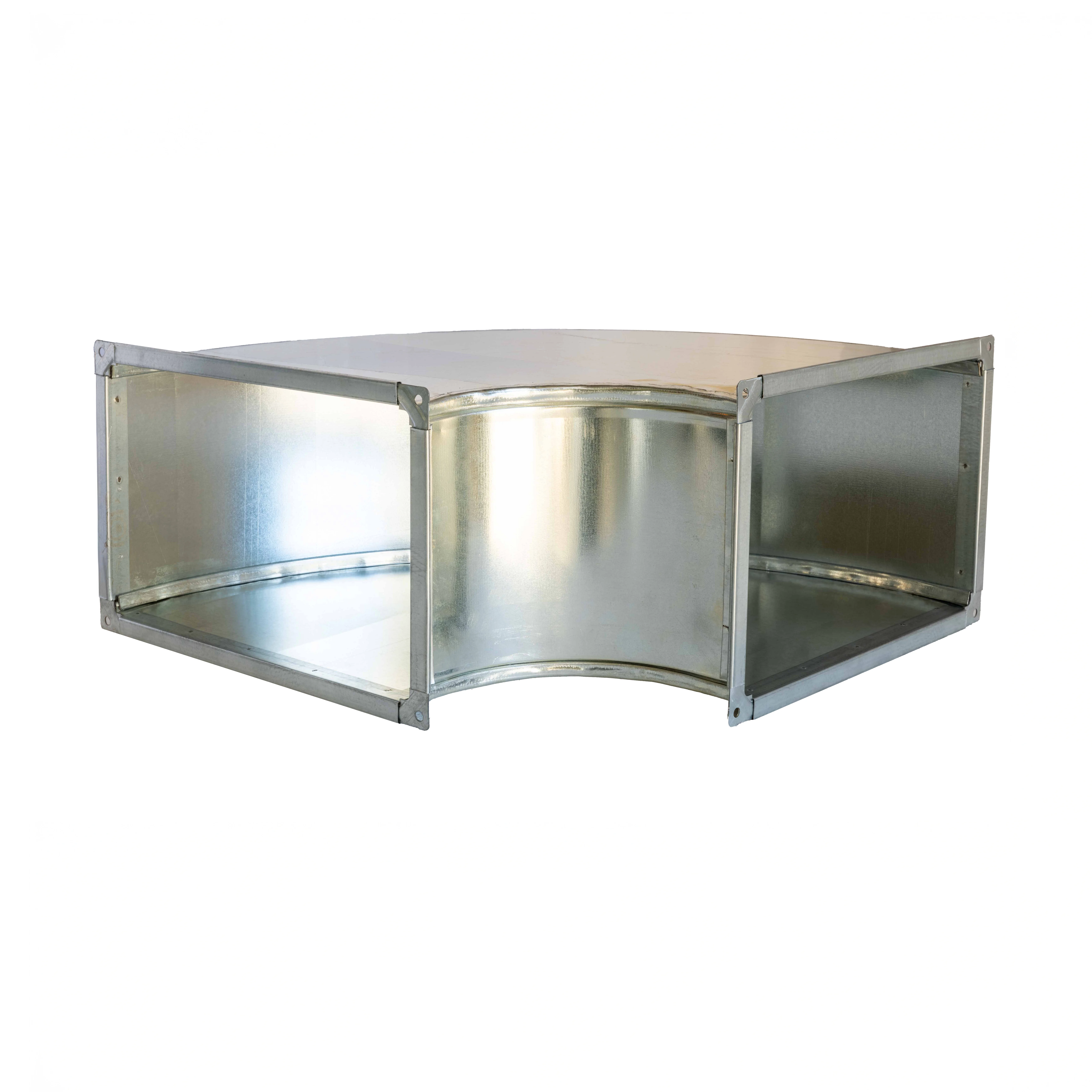

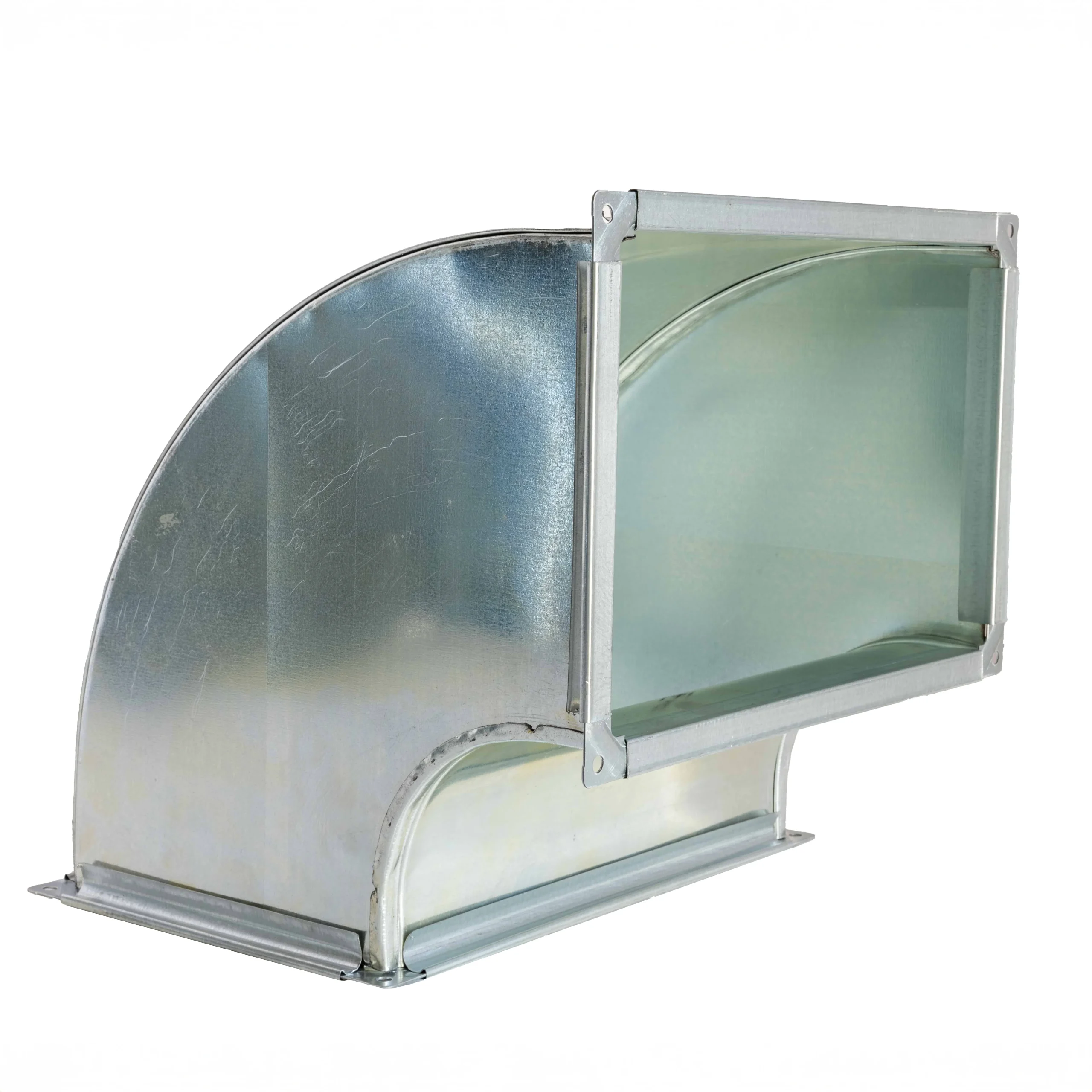

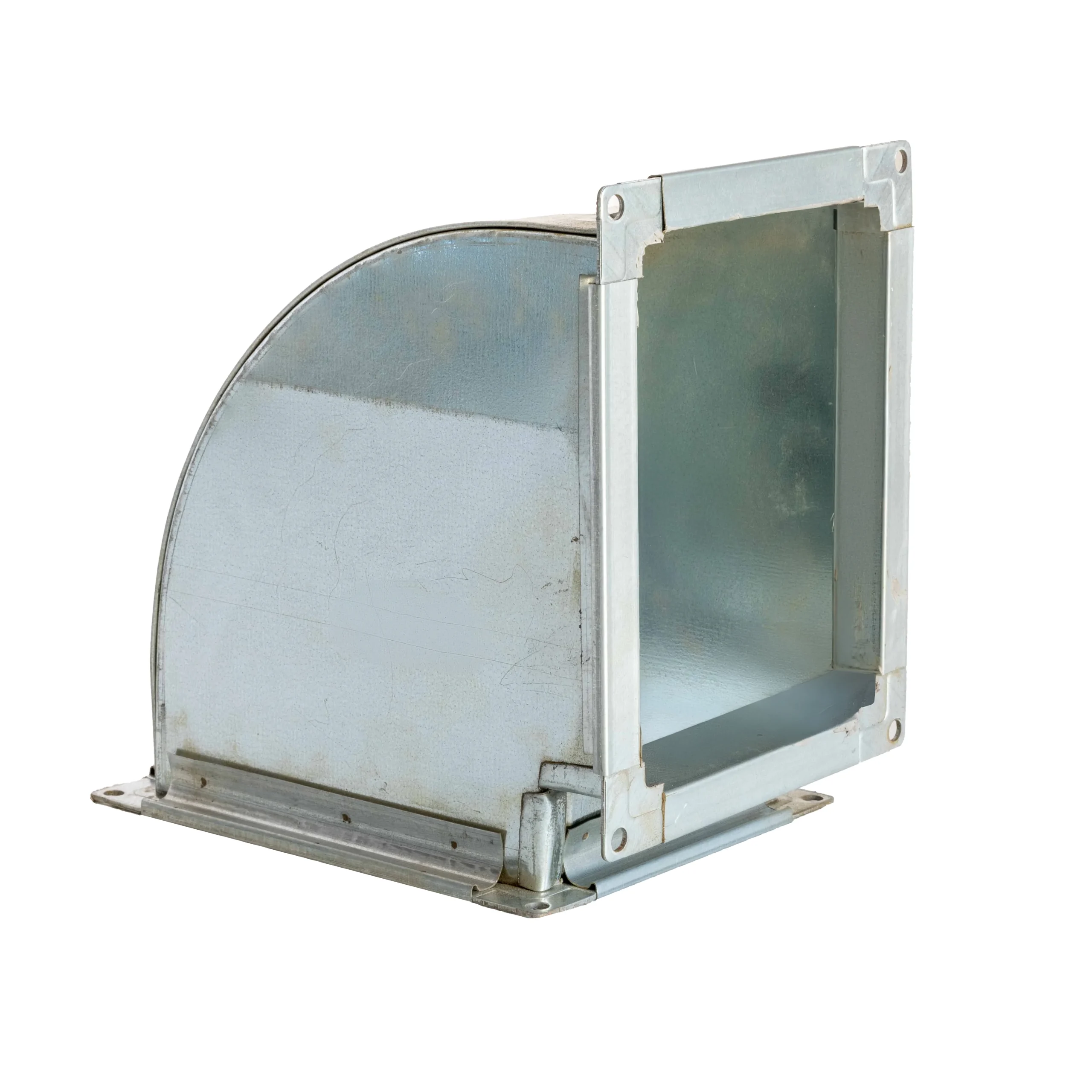

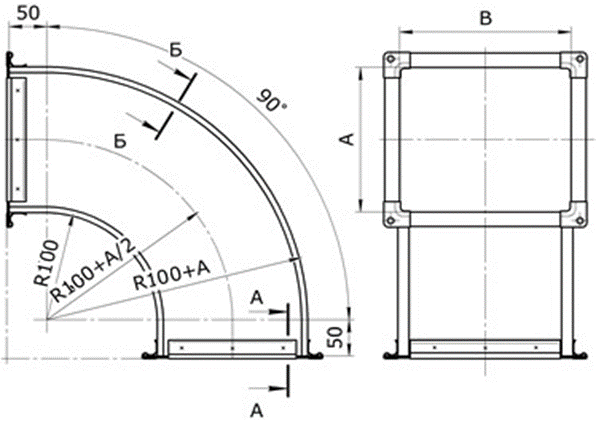

Отвод прямоугольного сечения 90 градусов

Короткое описание - Отвод прямоугольного сечения 90 градусов

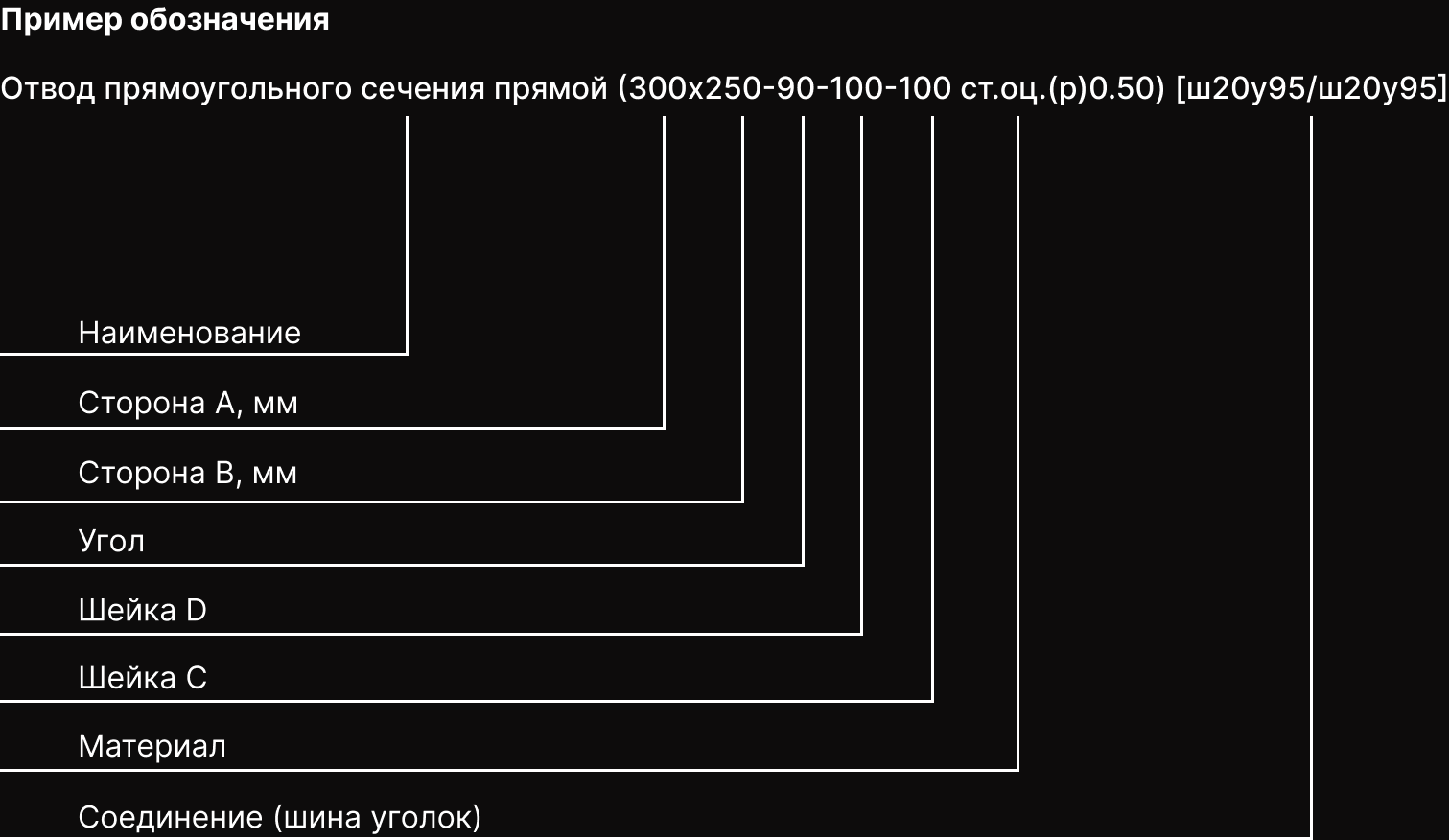

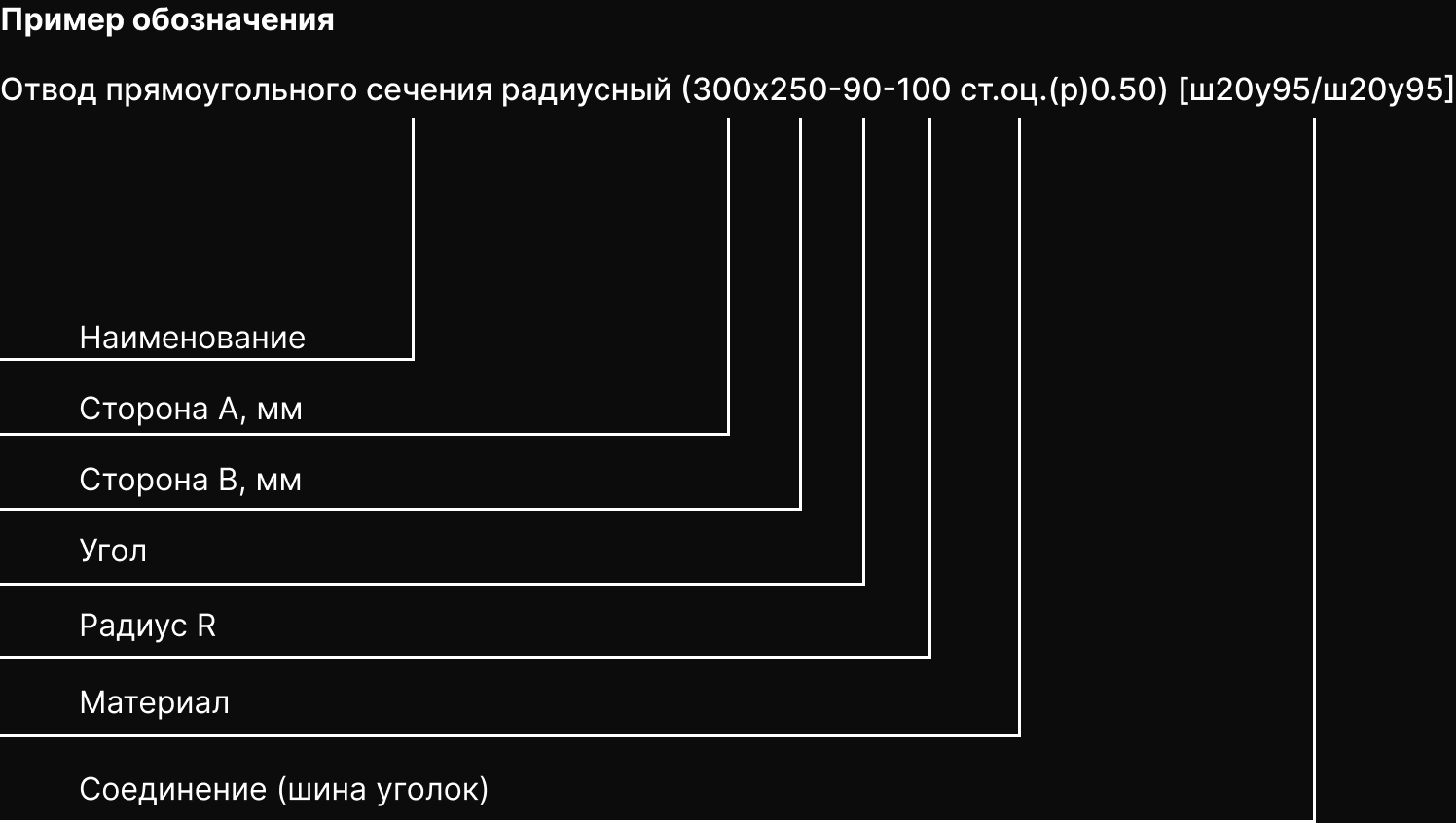

Расшифровка номенклатуры

Варианты изготовления по толщинам

Толщина
Сторона А Минимально, мм Максимально, мм
100-300 0,4 0,9
300-500 0,45 1,2
500-1000 0,5 1,2
1000-2000 0,8 1,2

По запросу возможно изготовление по технологии «Свободный фланец»

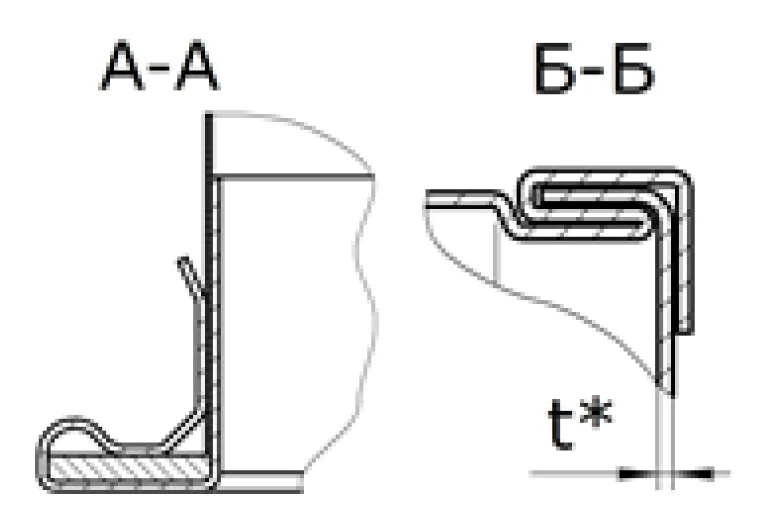

По запросу возможно изготовление по технологии SNAP LOCK (защелочный фалец)

Характеристики

Сечение-Угол-Радиус мм Материал Соединение Площадь м2/шт. с замком Вес кг/шт с замком
100×100-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,162 0,64
150×100-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,22 0,86
150×150-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,258 1,01
200×100-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,286 1,12
200×150-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,328 1,29
200×200-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,369 1,45
250×100-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,359 1,41
250×150-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,405 1,59
250×200-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,45 1,77
250×250-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,495 1,94
300×100-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,441 1,73
300×150-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,49 1,92
300×200-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,54 2,12
300×250-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,589 2,31
300×300-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,638 2,50
350×100-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,531 2,08
350×150-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,584 2,29
350×200-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,637 2,50
350×250-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,69 2,71
350×300-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,744 2,92
350×350-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,797 3,13
400×150-90-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,685 2,69
400×200-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,742 2,91
400×250-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,8 3,14
400×300-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,857 3,36
400×350-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,914 3,59
400×400-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,971 3,81
450×200-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,855 3,36
450×250-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,916 3,60
450×300-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,977 3,83
450×350-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 1,038 4,07
450×400-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 1,099 4,31
450×450-90-100 ст.оц.(р)0.50 ш20у95/ш20у95 1,16 4,55
500×200-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 0,976 5,36
500×250-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,041 5,72
500×300-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,106 6,08
500×350-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,171 6,43
500×400-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,236 6,79
500×500-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,366 7,51
600×200-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,24 6,81
600×250-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,313 7,21
600×300-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,386 7,62
600×350-90-100 ст.оц.(р)0.70 ш20у65/ш20у65 1,459 8,02
600×400-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,532 8,42
600×500-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,677 9,22
600×600-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,823 10,02
700×200-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,537 8,45
700×250-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,618 8,89
700×300-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,699 9,34
700×400-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,86 10,22
700×500-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,021 11,11
700×600-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,183 12,00
700×700-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,344 12,88
800×200-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,865 10,25
800×300-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,042 11,22
800×400-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,219 12,19
800×500-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,396 13,17
800×600-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,573 14,14
800×700-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,75 15,11
800×800-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,927 16,08
900×300-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,417 13,28
900×400-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,61 14,34
900×500-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 2,803 15,40
900×600-90-100 ст.оц.(р)0.70 ш20у65/ш20у65 2,996 16,46
900×700-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 3,189 17,52
900×800-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 3,381 18,58
900×900-90-100 ст.оц.(р)0.70 ш20у95/ш20у95 3,574 19,64
1000×200-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 2,615 14,37
1000×300-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 2,823 15,51
1000×400-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 3,032 16,66
1000×500-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 3,24 17,80
1000×600-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 3,449 18,95
1000×700-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 3,657 20,10
1000×800-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 3,866 21,24
1000×900-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 4,074 22,39
1000×1000-90-100 ст.оц.(р)0.70 ш30у105/ш30у105 4,283 23,54
1200×400-90-100 ст.оц.(р)0.90 ш30у105/ш30у105 3,971 28,06



Сечение-Угол-Шейка-Шейка мм Материал Соединение Площадь м2/шт. с замком Вес кг/шт с замком
100×100-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,144 0,57
150×100-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,197 0,77
150×150-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,229 0,90
200×100-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,257 1,01
200×150-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,293 1,15
200×200-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,329 1,29
250×100-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,325 1,28
250×150-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,365 1,43
250×200-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,405 1,59
250×250-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,444 1,74
300×100-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,4 1,57
300×150-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,444 1,74
300×200-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,488 1,92
300×250-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,531 2,08
300×300-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,575 2,26
350×100-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,484 1,90
350×150-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,532 2,09
350×200-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,579 2,27
350×250-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,627 2,46
350×300-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,674 2,65
350×350-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,722 2,83
400×150-90-100-100 ст.оц.(р)0.50 ш20у65/ш20у65 0,628 2,46
400×200-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,679 2,67
400×250-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,73 2,87
400×300-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,782 3,07
400×350-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,833 3,27
400×400-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,885 3,47
450×200-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,785 3,08
450×250-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,841 3,30
450×300-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,896 3,52
450×350-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 0,951 3,73
450×400-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 1,007 3,95
450×450-90-100-100 ст.оц.(р)0.50 ш20у95/ш20у95 1,062 4,17
500×200-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 0,901 4,95
500×250-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 0,96 5,28
500×300-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,019 5,60
500×350-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,079 5,93
500×400-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,138 6,25
500×500-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,256 6,90
600×200-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,155 6,35
600×250-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,222 6,71
600×300-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,289 7,08
600×350-90-100-100 ст.оц.(р)0.70 ш20у65/ш20у65 1,356 7,45
600×400-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,423 7,82
600×500-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,558 8,56
600×600-90-100-100 ст.оц.(р)0.70 ш20у95/ш20у95 1,692 9,30
